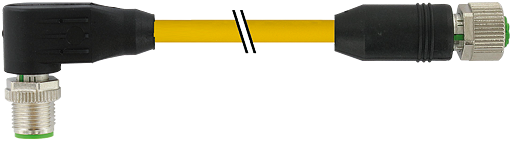

M12 St. 90° / M12 Bu. 0°
von Murrelektronik
Herstellernummer: 7700-40221-1611000

TPE 5x18AWG ge UL/CSA, ITC/PLTC 10m
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 42,84 € *
ab 20 38,56 € *
ab 50 36,41 € *
ab 100 34,27 € *

zzgl. MwSt. zzgl. Versandkosten

wird für Sie produziert bzw. beim Hersteller beschafft

Gesamtpreis:  €42,84 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7700-40221-1611000
  • 4048879531658
  • 27279218
  • 85444290
Technische Daten cULus Polzahl 5 Kodierung A-kodiert Verriegelung der... mehr

Produktbeschreibung zu "M12 St. 90° / M12 Bu. 0°"
Herstellernummer: 7700-40221-1611000

Stecker gewinkelt - Buchse geradeM12 - M12, 5-poligUSA
"M12 St. 90° / M12 Bu. 0°"
Technische Daten
cULus
Polzahl5
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)ohne
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform40221
AderisolationPVC (br, ws, bl, sw, gnge)
Schleppkettenwerte10 Mio.
Mantelfarbegelb
Material (Mantel)TPE (UL/CSA)
Außen-Ø7.7 mm ±5%
Biegeradius (bewegt)15× Außen-Ø
Temperaturbereich (fest)-40...+105 °C
Temperaturbereich (bewegt)-20...+90 °C
Kabelkennung161
KabeltypTPE
Zulassung (Kabel)UL (AWM-Style 20626/10708), CSA; CE conform
Kabelgewicht [g/m]92,49
Material (Leiter)Cu-Litze, blank
Betriebsspannungmax. 125 V AC/DC
Widerstand (Leiter)max. 22.5 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.234 mm
Aufbau (Leiter)19× 0.254 mm (Litzenklasse 5)
Querschnitt (Leiter)5× AWG18/19
Material (Aderisolierung)PVC
Ader-Ø inkl. Isolierung1.93 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws, gnge längsgestreift
Verseilverbund5 Adern um Kernfüller verseilt
Schirmungnein
Material (Mantel)TPE
Betriebsspannung (nur UL-listed)30 V AC/DC
Außen-Ø (Mantel)7.7 mm ±5%
Farbe (Mantel)gelb
thermische Beständigkeitflammwidrig
Nennspannung600 V AC
Prüfspannung4000 V
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+105 °C
Temperaturbereich (bewegt)-20...+90 °C
Biegeradius (fest)10× Außen-Ø
Bemessungsstoßspannung1.5 kV
Biegeradius (bewegt)15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 3 Mio. (25 °C)
Betriebsstrom je Kontaktmax. 4 A
IsolierstoffgruppeIEC 60664-1, category I
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang:
Seite 1 Polzahl: 5
Seite 2 Polzahl: 5
Produktfamilie: TPE - Nordamerika
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cULus
Kabeltyp: TPE
Leitungslänge: 10,00 m
Mantelfarbe: gelb
Eigenschaften: "M12 St. 90° / M12 Bu. 0°"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang:
Seite 1 Polzahl: 5
Seite 2 Polzahl: 5
Produktfamilie: TPE - Nordamerika
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cULus
Kabeltyp: TPE
Leitungslänge: 10,00 m
Mantelfarbe: gelb
