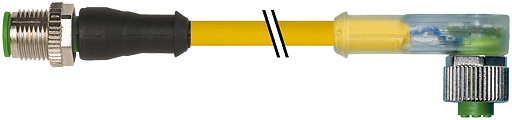

M12 St. ger. auf M12 Bu. gew. mit LED
von Murrelektronik
Herstellernummer: 7000-40341-0340030

PUR-OB 4x0,34 gelb UL, CSA + schleppk. 0,3m
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 St. ger. auf M12 Bu. gew. mit LED
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
22,80 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €22,80 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40341-0340030
  • 4048879170307
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Verriegelung der Steckplätze Schraubgewinde (M12×1 mm) empf.... mehr
Produktinformationen "M12 St. ger. auf M12 Bu. gew. mit LED"
Technische Daten
cULus
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPP (br, ws, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.5 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Bauform40341
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung034
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]36,30
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Betriebsspannung24 V DC ±25%
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.5 mm ±5%
Farbe (Mantel)gelb
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Betriebsspannung (nur UL-listed)max. 30 V DC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Betriebsstrom je Kontaktmax. 4 A
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegelb
IsolierstoffgruppeIEC 60664-1, category I
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 0,30 m
Mantelfarbe: gelb
