Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
Menge | Einzelpreis |
---|---|
bis 19 | 59,80 € * |
ab 20 | 53,83 € * |
ab 50 | 50,83 € * |
ab 100 | 47,84 € * |
zzgl. MwSt. zzgl. Versandkosten
wird für Sie produziert bzw. beim Hersteller beschafft
- Artikel-Nr.: SC-2423-7000-53021-7050150
- EAN: 4048879138086
- eCl@ss: 27279218
- Zolltarifnummer: 85444290
Technische Daten cCSAus Material (Verriegelung) Zink-Druckguss, matt vernickelt... mehr

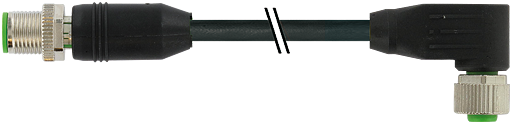

Produktbeschreibung zu "M12 St. ger. auf M12 Bu. gew."
Herstellernummer: 7000-53021-7050150
Stecker gerade - Buchse gewinkeltM12 - M12, 12-poligArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
"M12 St. ger. auf M12 Bu. gew."
Technische Daten
cCSAus | |
---|---|
Material (Verriegelung) | Zink-Druckguss, matt vernickelt |
Material | PUR |
Bemessungsstoßspannung | 0.8 kV |
Normen | DIN EN 61076-2-101 (M12) |
Verschmutzungsgrad | 3 |
Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
Bauform | 53021 |
Adernzahl/-querschnitt | 12× 0.14 mm² |
Aderisolation | PP (br, bl, ws, gn, rs, ge, sw, gr, rt, vi, grrs, rtbl) |
Schleppkettenwerte | 2 Mio. |
Material (Mantel) | PUR (UL/CSA) |
Außen-Ø | 6.0 mm ±5% |
Biegeradius (bewegt) | 10× Außen-Ø |
Temperaturbereich (fest) | -40...+85 °C |
Temperaturbereich (bewegt) | -25...+85 °C |
Kabelkennung | 705 |
Zulassung (Kabel) | UL (AWM-Style 20233/10493), CSA; CE conform |
Betriebsspannung | max. 30 V AC/DC |
Kabelgewicht [g/m] | 45,10 |
Material (Leiter) | Cu-Litze, blank |
Widerstand (Leiter) | max. 138 Ω/km (20 °C) |
Einzeldraht-Ø (Leiter) | 0.1 mm |
Aufbau (Leiter) | 18× 0.1 mm (Litzenklasse 6) |
Querschnitt (Leiter) | 12× 0.14 mm² |
AWG | ähnlich AWG 26 |
Material (Aderisolierung) | PP |
Materialeigenschaften (Aderisolierung) | FCKW-, halogen-, cadmium-, silikon- und bleifrei |
Betriebsstrom je Kontakt | max. 1.5 A |
Shore-Härte (Aderisolierung) | 74-5 D |
Ader-Ø inkl. Isolierung | 1.0 mm ±5% |
Adernfarbe/Nummerierung | br, rt, gr, sw, ge, rs, gn, ws, bl, rtbl, grrs, vi |
Verseilverbund | Adern rtbl, grrs und vi miteinander verseilt, darüber alle anderen Adern gegenläufig verseilt |
Schirmung | nein |
Material (Mantel) | PUR |
Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
Shore-Härte (Mantel) | 92 ±5 A |
Außen-Ø (Mantel) | 6.0 mm ±5% |
Farbe (Mantel) | schwarz |
Isolierstoffgruppe | IEC 60664-1, category I |
chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit (VDE 0472 Teil 803 Test B) |
thermische Beständigkeit | flammwidrig nach VDE 0472 Teil 804, Prüfart B und IEC 60332-2 halogenfrei nach IEC 60754-2 |
Nennspannung | 300 V AC |
Prüfspannung | 1500 V AC |
Temperaturbereich (fest) | -40...+85 °C |
Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd |
Temperaturbereich (bewegt) | -25...+85 °C |
Biegeradius (fest) | 7.5× Außen-Ø |
Biegeradius (bewegt) | 10× Außen-Ø |
Anzahl Biegezyklen (Schleppkette) | max. 2 Mio. (25 °C) |
Verschraubung | M12 (SW13) |
Verfahrweg (Schleppkette) | max. 5 m (horizontal) |
Verfahrgeschwindigkeit (Schleppkette) | max. 3.3 m/s |
Beschleunigung (Schleppkette) | max. 5 m/s² |
Torsionsbeanspruchung | ±180°/m |
Schutzart | IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
Mantelfarbe | schwarz |
Kodierung: | A |
Seite 1 Anschluss: | M12 |
Seite 2 Anschluss: | M12 |
Seite 1 Kabelabgang: | 0° |

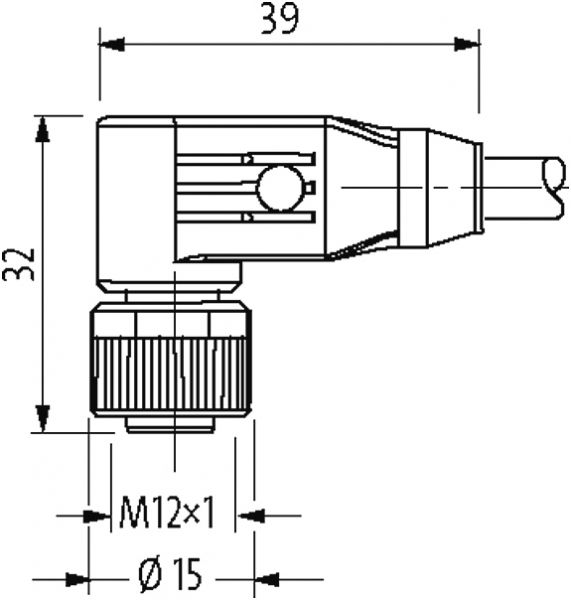

Seite 2 Kabelabgang: | 90° |
Seite 1 Polzahl: | 12 |
Seite 2 Polzahl: | 12 |
Produktfamilie: | Industrie Standard |
Anwendung: | Sensor-/Aktor-Leitung |
Funktionen: | ohne LED, ungeschirmt |
Typ: | Stecker - Buchse |
Umgebungsbedingungen: | flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig |
Zulassungen: | cCSAus |
Kabeltyp: | PUR |
Leitungslänge: | 1,50 m |
Mantelfarbe: | schwarz |
