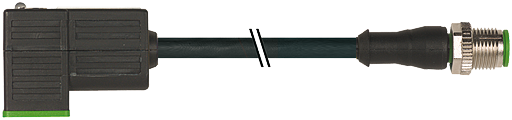

M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
von Murrelektronik
Herstellernummer: 7000-41041-6560060

PUR-JZ 3x0,75 schw roboter+schleppk. 0,6m
M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
Abbildung ähnlich
M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
Abbildung ähnlich
M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
Abbildung ähnlich
M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
Abbildung ähnlich
M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
Abbildung ähnlich
M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
Abbildung ähnlich
M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 16,07 € *
ab 20 15,77 € *
ab 50 15,28 € *
ab 100 14,48 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €16,07 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-41041-6560060
  • 4048879504744
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Verriegelung der Steckplätze M3/M12×1 mm (empf.... mehr
"M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm"
Technische Daten
cCSAus
Verriegelung der SteckplätzeM3/M12×1 mm (empf. Anzugsdrehmoment 0.4/0.6 Nm)
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
GehäuseKunststoff, schwarz (grau auf Anfrage)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPP (sw num, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø5.2 mm ±5%
Bauform41041
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung656
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]48,40
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
AWGähnlich AWG 18
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)58 ±3 D
Ader-Ø inkl. Isolierung1.7 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Betriebsspannung24 V AC ±20% / DC ±25%
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)5.2 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Bemessungsstoßspannung0.8 kV
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Betriebsstrom je Kontaktmax. 4 A
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±360°/m
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Abschaltspitzemax. 55 V
Abfallverzögerungszeitmax. 20 ms
Seite 1 Anschluss: Bauform CI (9.4 mm)
Seite 2 Anschluss: M12
Seite 2 Kabelabgang:
Seite 1 Polzahl: 3
Seite 2 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 0,60 m
Mantelfarbe: schwarz
Eigenschaften: "M12 St. ger. auf MSUD Ventilst. BF CI 9,4 mm"
Seite 1 Anschluss: Bauform CI (9.4 mm)
Seite 2 Anschluss: M12
Seite 2 Kabelabgang:
Seite 1 Polzahl: 3
Seite 2 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 0,60 m
Mantelfarbe: schwarz
