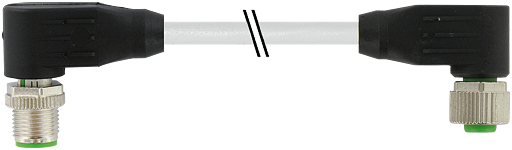

M12 St. gew. auf M12 Bu. gew. geschirmt
von Murrelektronik
Herstellernummer: 7000-48071-2940030

PUR-OB 8x0,25 geschirmt gr UL/CSA schleppk. 0,3m
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew. geschirmt
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 53,02 € *
ab 20 52,01 € *
ab 50 50,42 € *
ab 100 47,76 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €53,02 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-48071-2940030
  • 4048879295291
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Kodierung A-kodiert Verriegelung der Steckplätze... mehr

Produktbeschreibung zu "M12 St. gew. auf M12 Bu. gew. geschirmt"
Herstellernummer: 7000-48071-2940030

Stecker gewinkelt - Buchse gewinkeltM12 - M12, 8-poliggeschirmt
"M12 St. gew. auf M12 Bu. gew. geschirmt"
Technische Daten
cCSAus
KodierungA-kodiert

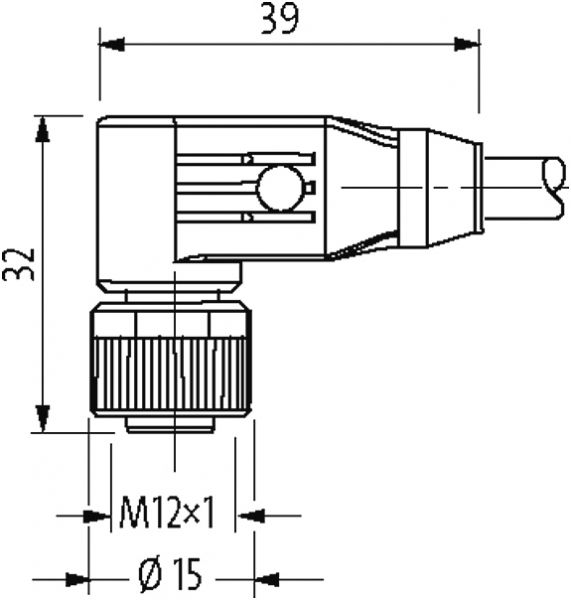

Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, vernickelt
MaterialPUR
Bemessungsstoßspannung0.8 kV
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cULus
Adernzahl/-querschnitt8× 0.25 mm²
AderisolationPP (br, ws, bl, sw, gr, rs, vi, or)
Schleppkettenwerte5 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø7.0 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Bauform48071
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung294
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]74,80
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)32× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)8× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.2 mm ±5%
Adernfarbe/Nummerierungbr, or, vi, rs, gr, sw, bl, ws
Verseilverbund8 Adern um Kernfüller verseilt
Schirmungja
Betriebsspannungmax. 30 V AC/DC
Schirmung (Art)Kupfergeflecht
optische Schirmbedeckungmin. 80%
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)7.0 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 5 Mio. (25 °C)
Betriebsstrom je Kontaktmax. 2 A
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±30°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
IsolierstoffgruppeIEC 60664-1, category I
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 8
Seite 2 Polzahl: 8
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 0,30 m
Mantelfarbe: grau
Eigenschaften: "M12 St. gew. auf M12 Bu. gew. geschirmt"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 8
Seite 2 Polzahl: 8
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 0,30 m
Mantelfarbe: grau
