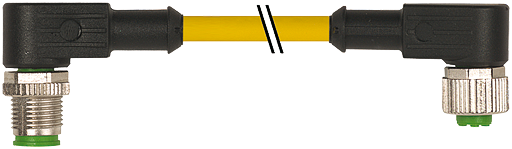

M12 St. gew. auf M12 Bu. gew.
von Murrelektronik
Herstellernummer: 7000-40281-0550060

PUR-JB 5x0,34 gelb roboter+schleppk. 0,6m
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
M12 St. gew. auf M12 Bu. gew.
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
21,55 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €21,55 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40281-0550060
  • 4048879554312
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Kodierung A-kodiert Verriegelung der Steckplätze... mehr
Produktinformationen "M12 St. gew. auf M12 Bu. gew."
Technische Daten
cCSAus
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cULus
Adernzahl/-querschnitt5× 0.34 mm²
AderisolationPP (br, ws, bl, sw, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø5.0 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Bauform40281
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung055
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]41,80
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)5× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)74 ±3 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws, gnge längsgestreift
Verseilverbund5 Adern um Kernfüller verseilt
Schirmungnein
Material (Mantel)PUR
Betriebsspannungmax. 125 V AC/DC
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)5.0 mm ±5%
Farbe (Mantel)gelb
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Nennspannung300 V AC
Prüfspannung2500 V AC
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±360°/m
Betriebsstrom je Kontaktmax. 4 A
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegelb
IsolierstoffgruppeIEC 60664-1, category I
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 5
Seite 2 Polzahl: 5
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 0,60 m
Mantelfarbe: gelb
