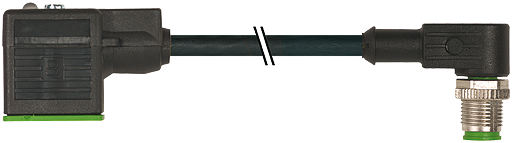

M12 St. gew. auf MSUD Ventilst. BF A 18 mm
von Murrelektronik
Herstellernummer: 7000-40951-6350300

PUR-JB 5x0,34 schw UL, CSA + schleppk. 3m
M12 St. gew. auf MSUD Ventilst. BF A 18 mm
Abbildung ähnlich
M12 St. gew. auf MSUD Ventilst. BF A 18 mm
Abbildung ähnlich
M12 St. gew. auf MSUD Ventilst. BF A 18 mm
Abbildung ähnlich
M12 St. gew. auf MSUD Ventilst. BF A 18 mm
Abbildung ähnlich
M12 St. gew. auf MSUD Ventilst. BF A 18 mm
Abbildung ähnlich
M12 St. gew. auf MSUD Ventilst. BF A 18 mm
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
29,75 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €29,75 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40951-6350300
  • 4048879383035
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Temperaturbereich -25...+85 °C, abhängig von... mehr

Produktbeschreibung zu "M12 St. gew. auf MSUD Ventilst. BF A 18 mm"
Herstellernummer: 7000-40951-6350300

MSUDBauform A (18 mm) - M12, Stecker gewinkelt24 V DC ±25%LED (gelb/grün)für Druckschalter
Produktinformationen "M12 St. gew. auf MSUD Ventilst. BF A 18 mm"
Technische Daten
cCSAus
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt5× 0.34 mm²
AderisolationPP (br, ws, bl, sw, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.8 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Betriebsspannung24 V DC ±25%
Kabelkennung635
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]41,80
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)5× 0.34 mm²
Betriebsstrom je Kontaktmax. 4 A
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws, gnge längsgestreift
Verseilverbund5 Adern um Kernfüller verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Stromaufnahmeca. 12 mA
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.8 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
GehäuseKunststoff, schwarz (grau auf Anfrage)
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Verriegelung der SteckplätzeM3/M12×1 mm (empf. Anzugsdrehmoment 0.4/0.6 Nm)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
SchutzartIP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Bemessungsstoßspannung0.8 kV
Seite 1 Anschluss: Bauform A (18 mm)
Seite 2 Anschluss: M12
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 5
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 3,00 m
Mantelfarbe: schwarz
