M12 St. gew. geschirmt mit freiem Ltg.-ende
von Murrelektronik
Herstellernummer: 7000-19321-7030150

PVC-OB 12x0,14 geschirmt schw 1,5m

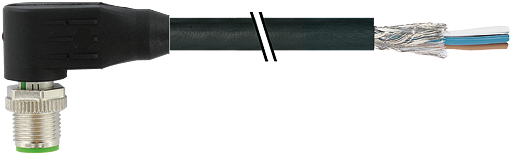

M12 St. gew. geschirmt mit freiem Ltg.-ende
Abbildung ähnlich
M12 St. gew. geschirmt mit freiem Ltg.-ende
Abbildung ähnlich
M12 St. gew. geschirmt mit freiem Ltg.-ende
Abbildung ähnlich
M12 St. gew. geschirmt mit freiem Ltg.-ende
Abbildung ähnlich
M12 St. gew. geschirmt mit freiem Ltg.-ende
Abbildung ähnlich
M12 St. gew. geschirmt mit freiem Ltg.-ende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 34,74 € *
ab 20 31,27 € *
ab 50 29,53 € *
ab 100 27,79 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €34,74 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-19321-7030150
  • 4048879188821
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Normen DIN EN 61076-2-101 (M12) Temperaturbereich... mehr
"M12 St. gew. geschirmt mit freiem Ltg.-ende"
Technische Daten
cCSAus
NormenDIN EN 61076-2-101 (M12)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt12× 0.14 mm²
AderisolationPVC (br, bl, ws, gn, rs, ge, sw, gr, rt, vi, grrs, rtbl)
Außen-Ø6.5 mm ±5%
Temperaturbereich (fest)-30...+80 °C
Bauform19321
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung703
Kabeltyp1 (PVC)
Zulassung (Kabel)cURus (AWM-Style 2464/173)
Kabelgewicht [g/m]73,70
Widerstand (Leiter)max. 138 Ω/km (20 °C)
Material (Leiter)Cu-Litze, blank
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)18× 0.1 mm (Litzenklasse 5)
Querschnitt (Leiter)12× 0.14 mm²
AWGähnlich AWG 26
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent
Shore-Härte (Aderisolierung)45 ±5 D
Ader-Ø inkl. Isolierung1.05 mm ±5%
Adernfarbe/Nummerierungbr, rt, gr, sw, ge, rs, gn, ws, bl, rtbl, grrs, vi
VerseilverbundAdern rtbl, grrs und vi miteinander verseilt, darüber alle anderen Adern verseilt
Schirmungja
Schirmung (Art)Kupfergeflecht
Betriebsspannungmax. 30 V AC/DC
optische Schirmbedeckungca. 80%
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)6.5 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
Betriebsstrom je Kontaktmax. 1.5 A
NennspannungUL 300 V AC
Prüfspannung2000 V
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)10× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Mantelfarbeschwarz
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 12
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: Geschirmt, ohne LED
Typ: Stecker
Umgebungsbedingungen: flammwidrig, Reinigungsmittelbeständig
Zulassungen: cCSAus
Kabeltyp: PVC
Leitungslänge: 1,50 m
Mantelfarbe: schwarz
Eigenschaften: "M12 St. gew. geschirmt mit freiem Ltg.-ende"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 12
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: Geschirmt, ohne LED
Typ: Stecker
Umgebungsbedingungen: flammwidrig, Reinigungsmittelbeständig
Zulassungen: cCSAus
Kabeltyp: PVC
Leitungslänge: 1,50 m
Mantelfarbe: schwarz
