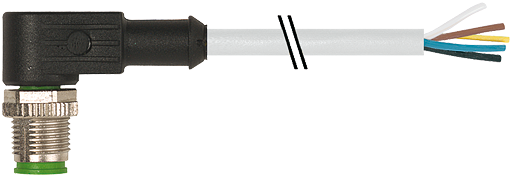

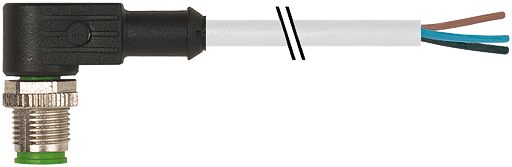

M12 St. gew. mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-12121-2350750

PUR-JB 5x0,34 grau UL, CSA + schleppk. 7,5m
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
24,85 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €24,85 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12121-2350750
  • 4048879215077
  • 27279218
  • 85444290
  • CZ
Technische Daten cULus Betriebsspannung (nur UL-listed) max. 30 V AC/DC... mehr

Produktbeschreibung zu "M12 St. gew. mit freiem Leitungsende"
Herstellernummer: 7000-12121-2350750

Stecker gewinkeltM12, 5-poligmit KabeltülleArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
Produktinformationen "M12 St. gew. mit freiem Leitungsende"
Technische Daten
cULus
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Bemessungsstoßspannung1.5 kV
Betriebsstrom je Kontaktmax. 4 A
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt5× 0.34 mm²
AderisolationPP (br, ws, bl, sw, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.8 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung235
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]41,80
Material (Leiter)Cu-Litze, blank
EAC
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)5× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws, gnge längsgestreift
Verseilverbund5 Adern um Kernfüller verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.8 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
Bauform12121
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
Betriebsspannungmax. 125 V AC/DC
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 5
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus, cULus, EAC
Kabeltyp: PUR
Leitungslänge: 7,50 m
Mantelfarbe: grau
