M12 St. gew. mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-19021-3010150

PUR-OB 12x0,25 grau UL,CSA+schleppk. 1,5m

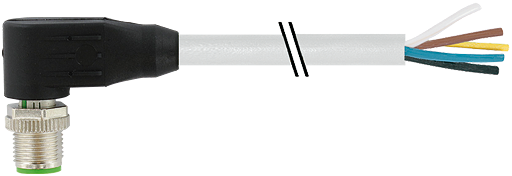

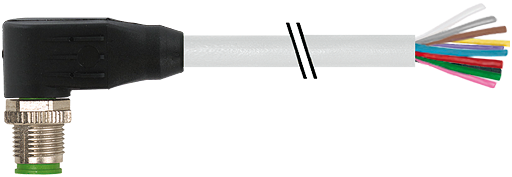

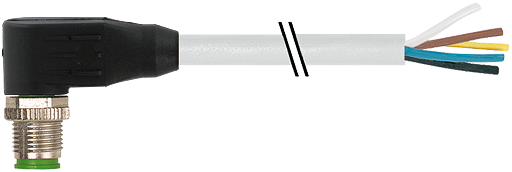

M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 St. gew. mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 30,56 € *
ab 20 27,50 € *
ab 50 25,97 € *
ab 100 24,44 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €30,56 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-19021-3010150
  • 4048879292832
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Normen DIN EN 61076-2-101 (M12) Temperaturbereich... mehr
"M12 St. gew. mit freiem Leitungsende"
Technische Daten
cCSAus
NormenDIN EN 61076-2-101 (M12)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt12× 0.25 mm²
AderisolationPP (br, bl, ws, gn, rs, ge, sw, gr, rt, vi, grrs, rtbl)
Schleppkettenwerte3 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø6.9 mm ±5%
Biegeradius (bewegt)15× Außen-Ø
Bauform19021
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-20...+80 °C
Kabelkennung301
Zulassung (Kabel)UL (AWM-Style 20233/10978), CSA approbation; CE
Kabelgewicht [g/m]69,30
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 76 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)32× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)12× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)50 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, rt, gr, sw, ge, rs, gn, ws, bl, rtbl, grrs, vi
VerseilverbundAdern rtbl, grrs und vi miteinander verseilt, darüber alle anderen Adern verseilt
Schirmungnein
Material (Mantel)PUR
Betriebsspannungmax. 30 V AC/DC
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)6.9 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (VDE 0472 Teil 803 Test B)
thermische Beständigkeitflammwidrig nach VDE 0472 Teil 804 Prüfart B
Nennspannung300 V
Prüfspannung1500 V
Betriebsstrom je Kontaktmax. 1.5 A
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-20...+80 °C
Biegeradius (fest)10× Außen-Ø
Biegeradius (bewegt)15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 3 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 2 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Mantelfarbegrau
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 12
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 1,50 m
Mantelfarbe: grau
