M12 St. oben auf MSUD Doppelventilst. BF BI 11mm
von Murrelektronik
Herstellernummer: 7000-41741-2360000

PUR-JZ 3x0,75 grau UL, CSA + schleppk. 0m

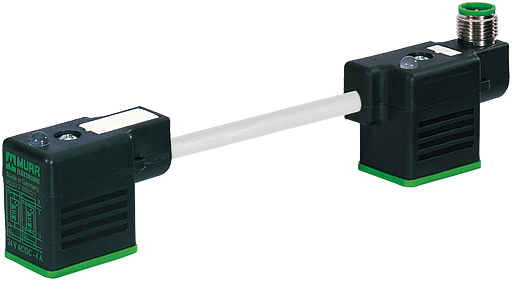

M12 St. oben auf MSUD Doppelventilst. BF BI 11mm
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 26,64 € *
ab 20 23,98 € *
ab 50 22,64 € *
ab 100 21,31 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €26,64 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-41741-2360000
  • 4048879143813
  • 27143423
  • 85444290
  • CZ
Technische Daten cCSAus Gehäuse Kunststoff, schwarz (grau auf Anfrage)... mehr

Produktbeschreibung zu "M12 St. oben auf MSUD Doppelventilst. BF BI 11mm"
Herstellernummer: 7000-41741-2360000

MSUDBauform BI (11 mm) - M12, Anschluss nach oben24 V AC ±20% / DC ±25%LED und SchutzbeschaltungAnschlussleitung L = 100 mm
"M12 St. oben auf MSUD Doppelventilst. BF BI 11mm"
Technische Daten
cCSAus
GehäuseKunststoff, schwarz (grau auf Anfrage)
Verriegelung der SteckplätzeM3 (empf. Anzugsdrehmoment 0.4 Nm)
SchutzartIP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform41741
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPP (sw num, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø5.9 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung236
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]56,10
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Betriebsspannung24 V AC ±20% / DC ±25%
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
AWGähnlich AWG 18
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.85 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Schirmungnein
Betriebsstrom je Kontaktmax. 4 A
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)5.9 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Abschaltspitzemax. 55 V
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Abfallverzögerungszeitmax. 20 ms
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
LED-Anzeige(gelb)
Stromaufnahmeca. 12 mA
Seite 1 Anschluss: Bauform BI (11 mm)
Seite 2 Anschluss: M12, Anschluss nach oben
Seite 1 Polzahl: 3
Seite 2 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR
Mantelfarbe: grau
