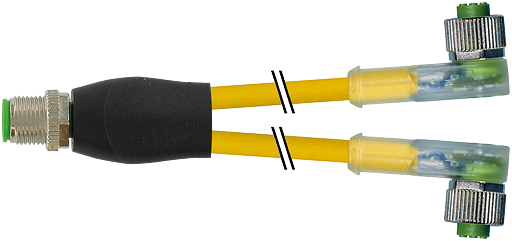

M12 Y-Vert. auf M12 Bu. gew. mit LED
von Murrelektronik
Herstellernummer: 7000-40801-0530100

PUR-OB 3x0,34 gelb UL, CSA + roboter+schleppk. 1m
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
M12 Y-Vert. auf M12 Bu. gew. mit LED
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
40,10 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €40,10 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40801-0530100
  • 4048879417327
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Polzahl 4 Material (Verriegelung) Zink- Druckguss ,... mehr

Produktbeschreibung zu "M12 Y-Vert. auf M12 Bu. gew. mit LED"
Herstellernummer: 7000-40801-0530100

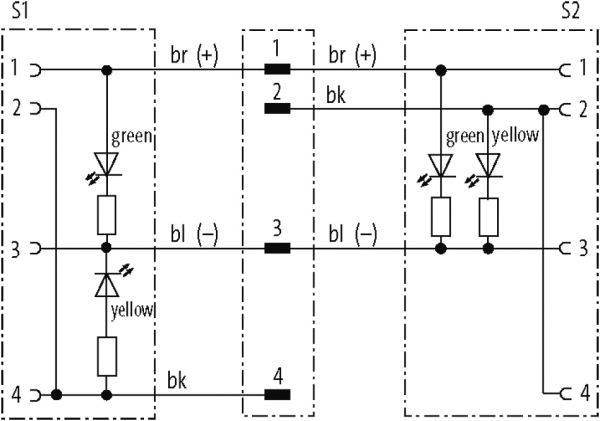

Stecker gerade - Buchsen gewinkeltY-Verteiler M12 - M12, 4-poliggebrückt2 × LED (PNP), (NPN) auf AnfrageArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
Produktinformationen "M12 Y-Vert. auf M12 Bu. gew. mit LED"
Technische Daten
cULus
Polzahl4
Material (Verriegelung)Zink-Druckguss, Safe-Cover beschichtet
Stromaufnahme5 mA
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
LED-AnzeigeLED (gelb/grün)
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Bauform40801
Adernzahl/-querschnitt3× 0.34 mm²
AderisolationPP (br, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø4.3 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung053
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]29,70
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Betriebsspannung24 V DC ±25%
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)74 ±3 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)4.3 mm ±5%
Betriebsspannung (nur UL-listed)30 V DC
Farbe (Mantel)gelb
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Bemessungsstoßspannung0.8 kV
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±360°/m
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Betriebsstrom je Kontaktmax. 4 A
Mantelfarbegelb
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 1,00 m
Mantelfarbe: gelb
