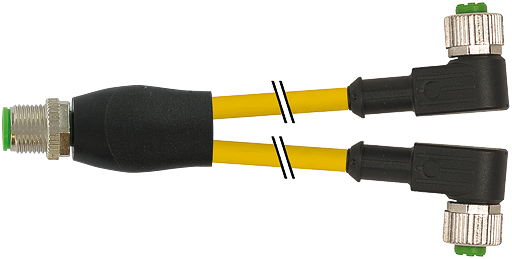

Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
von Murrelektronik
Herstellernummer: 7000-40761-0130030

PVC 3x0.34 ge UL/CSA 0,3m
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Y-Verteiler M12 St. / M12 Bu. 90° A-kod.
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
25,15 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €25,15 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40761-0130030
  • 4048879824040
  • 27061801
  • 85444290
  • DE
Technische Daten cULus Isolierstoffgruppe IEC 60664-1, category I Kodierung... mehr
Produktinformationen "Y-Verteiler M12 St. / M12 Bu. 90° A-kod."
Technische Daten
cULus
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Material (Dichtung)FKM
cCSAus
Adernzahl/-querschnitt3× 0.34 mm²
AderisolationPVC (br, bl, sw)
Material (Mantel)PVC (UL/CSA)
Außen-Ø4.6 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Bauform40761
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung013
Kabeltyp1 (PVC)
Zulassung (Kabel)UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]34,10
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)3× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)45 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Betriebsspannungmax. 250 V AC/DC
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)4.6 mm ±5%
Farbe (Mantel)gelb
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
NennspannungUL 300 V AC
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Mantelfarbegelb
Bemessungsstoßspannung2.5 kV
Betriebsstrom je Kontaktmax. 4 A

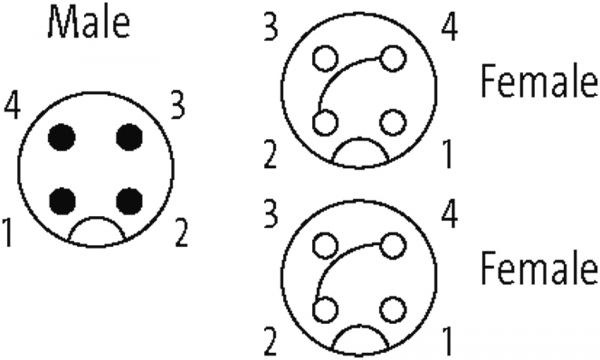

Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Reinigungsmittelbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PVC
Leitungslänge: 0,30 m
Mantelfarbe: gelb
