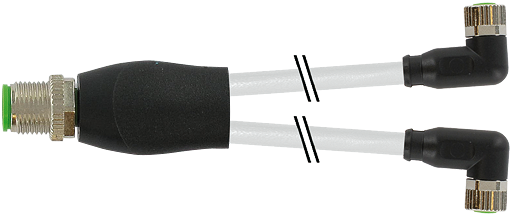

M12 Y-Verteiler / M8 Bu. 90°
von Murrelektronik
Herstellernummer: 7000-40841-2100500

PVC 3x0.25 gr UL/CSA 5m
M12 Y-Verteiler / M8 Bu. 90°
Abbildung ähnlich
M12 Y-Verteiler / M8 Bu. 90°
Abbildung ähnlich
M12 Y-Verteiler / M8 Bu. 90°
Abbildung ähnlich
M12 Y-Verteiler / M8 Bu. 90°
Abbildung ähnlich
M12 Y-Verteiler / M8 Bu. 90°
Abbildung ähnlich
M12 Y-Verteiler / M8 Bu. 90°
Abbildung ähnlich
M12 Y-Verteiler / M8 Bu. 90°
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
31,40 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €31,40 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40841-2100500
  • 4048879449731
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Polzahl M12, 4-polig – M8, 3-polig Isolierstoffgruppe... mehr

Produktbeschreibung zu "M12 Y-Verteiler / M8 Bu. 90°"
Herstellernummer: 7000-40841-2100500

Stecker gerade - Buchsen gewinkeltY-Verteiler M12 - M8, 4/3-polig
Produktinformationen "M12 Y-Verteiler / M8 Bu. 90°"
Technische Daten
cCSAus

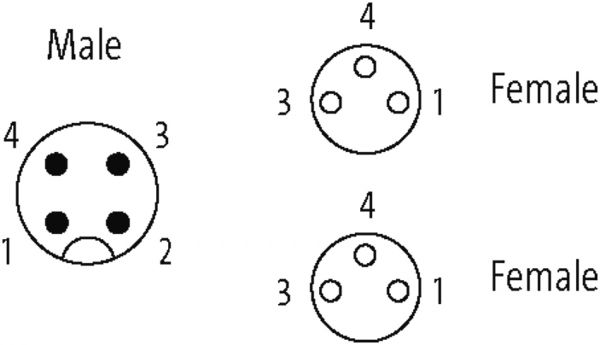

PolzahlM12, 4-polig – M8, 3-polig
IsolierstoffgruppeIEC 60664-1, category I
KodierungM12, A-kodiert
LED-Anzeigenein
Verriegelung der SteckplätzeSchraubgewinde (M8/M12×1 mm) empf. Anzugsdrehmoment 0.4/0.6 Nm, selbstsichernd
VerschraubungM8 (SW9), M12 (SW13)
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
MaterialPUR
Material (Verriegelung)Zink-Druckguss, matt vernickelt
passend für Wellschlauch (Innen-Ø)M12 (10 mm); M8 (6.5 mm)
cULus
NormenDIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform40841
Kabelkennung210
Kabeltyp1 (PVC)
Zulassung (Kabel)UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]29,37
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)14× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)3× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)45 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei
Betriebsspannungmax. 50 V AC/60 V DC
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)4.5 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
NennspannungUL 300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Betriebsspannung (nur UL-listed)30 V AC/DC
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Bemessungsstoßspannung1.5 kV
Adernzahl/-querschnitt3× 0.25 mm²
AderisolationPVC (br, bl, sw)
Mantelfarbegrau
Material (Mantel)PVC (UL/CSA)
Außen-Ø4.5 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Betriebsstrom je Kontaktmax. 4 A
Temperaturbereich (bewegt)-5...+80 °C
Seite 1 Anschluss: M12
Seite 2 Anschluss: M8
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, Reinigungsmittelbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PVC
Leitungslänge: 5,00 m
Mantelfarbe: grau
