M23-Servoleitung
von Murrelektronik
Herstellernummer: 7000-PS201-8330500

Spezifikation: 6FX8002-5DA11-1AF0
M23-Servoleitung
Abbildung ähnlich
M23-Servoleitung
Abbildung ähnlich
M23-Servoleitung
Abbildung ähnlich
M23-Servoleitung
Abbildung ähnlich
M23-Servoleitung
Abbildung ähnlich
M23-Servoleitung
Abbildung ähnlich
M23-Servoleitung
Abbildung ähnlich
M23-Servoleitung
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 171,67 € *
ab 20 154,51 € *
ab 50 145,92 € *
ab 100 137,34 € *

zzgl. MwSt. zzgl. Versandkosten

wird für Sie produziert bzw. beim Hersteller beschafft

Gesamtpreis:  €171,67 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-PS201-8330500
  • 4048879484039
  • 27279218
  • 85444290
Technische Daten Bauform PS201 Material PUR passend für Wellschlauch (Innen-Ø)... mehr

Produktbeschreibung zu "M23-Servoleitung"
Herstellernummer: 7000-PS201-8330500

Leistungsleitung mit Bremsadern für SINAMICS S120 und Motoren mit M23-Anschluss und HaltebremseBuchse gerade - Klemmen vorkonfektioniertM23, 6-poliggeschirmt
"M23-Servoleitung"
Technische Daten
BauformPS201
MaterialPUR
passend für Wellschlauch (Innen-Ø)16 mm
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Betriebsspannung600 V AC/DC (PIN 1/2/3/6); 250 V AC/DC (PIN 4/5)
Kabelnummer833
Adernzahl/-querschnitt(4G2.5 + (2× 1.5)C)-C
AderisolationTPM (sw num, gnge)
Schleppkettenwerte10 Mio.
Mantelfarbeorange
Bemessungsstoßspannung4 kV (PIN 1/2/3/6); 2 kV (PIN 4/5)
Material (Mantel)PUR (UL/CSA) (=MC800+)
Außen-Ø13.4 mm ±5%
Biegeradius (bewegt)7.5× Außen-Ø
Temperaturbereich (fest)-50...+80 °C
Temperaturbereich (bewegt)-35...+70 °C
Specification6FX8008-1BA21
Kabelkennung833
Zulassung (Kabel)cURus (AWM-Style 21223/10492)
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 13.3 Ω/km (1.5 mm²), max. 7.98 Ω/km (2.5 mm²); (20 °C)
Betriebsstrom je KontaktLeistungsadern: 12 A (1.5 mm²), 15 A (2.5 mm²); Bremsadern: 5 A (1.5 mm²)
Einzeldraht-Ø (Leiter)0.15 mm
Querschnitt (Leiter)(4G2.5 + (2× 1.5)C)-C
Material (Aderisolierung)PP
Ader-Ø inkl. Isolierung2.4 ±5% (1.5 mm²); 3.1 ±5% (2.5 mm²)
Adernfarbe/Nummerierungsw, ws (1.5 mm²); sw, gnge längsgestreift (2.5 mm²)
Schirmungja
Schirmung (Art)Kupfergeflecht
optische Schirmbedeckungmin. 85%
Material (Mantel)PUR
Außen-Ø (Mantel)13.4 mm ±5%
IsolierstoffgruppeIEC 60664-1, category I
Farbe (Mantel)orange
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung600/1000 V AC
Prüfspannung4.0 kV
Temperaturbereich (fest)-50...+80 °C
Temperaturbereich (bewegt)-35...+70 °C
Biegeradius (fest)4× Außen-Ø
Biegeradius (bewegt)7.5× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)

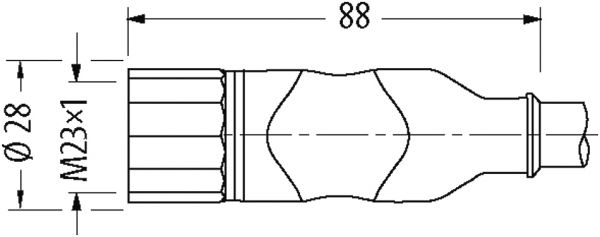

Verriegelung der SteckplätzeSchraubgewinde (M23×1 mm) empf. Anzugsdrehmoment 2.0 Nm, selbstsichernd
Torsionsbeanspruchung±30°/m
VerschraubungM23 (SW27)
SchutzartIP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Messing, vernickelt
Seite 1 Anschluss: M23
Seite 2 Anschluss: Schraubsteckklemmen
Seite 1 Kabelabgang:
Seite 1 Polzahl: 6
Produktfamilie: Industrie Standard
Anwendung: Motoren, Power
Funktionen: Geschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Kabeltyp: PUR
Leitungslänge: 5,00 m
Mantelfarbe: orange
Eigenschaften: "M23-Servoleitung"
Seite 1 Anschluss: M23
Seite 2 Anschluss: Schraubsteckklemmen
Seite 1 Kabelabgang:
Seite 1 Polzahl: 6
Produktfamilie: Industrie Standard
Anwendung: Motoren, Power
Funktionen: Geschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Kabeltyp: PUR
Leitungslänge: 5,00 m
Mantelfarbe: orange
