7000-PS205-8691000 10 Meter orangee PVC Leitung M23 Servoleitung

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

187,70 € *

lieferbar in: 2-3 Arbeitstagen***

Technische Daten Bauform PS205 Material PUR passend für Wellschlauch... mehr

Produktbeschreibung zu "M23 Servoleitung"
Herstellernummer: 7000-PS205-8691000

Leistungsleitung für SINAMICS S120 und Motoren mit M23-AnschlussBuchse gerade - Klemmen vorkonfektioniertM23, 6-polig4-polig belegtgeschirmt

Produktinformationen "M23 Servoleitung"

Technische Daten

Bauform	PS205
Material	PUR
passend für Wellschlauch (Innen-Ø)	16 mm
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Betriebsspannung	max. 630 V AC/DC
Kabelnummer	869
Adernzahl/-querschnitt	(4G2.5+C)
Aderisolation	PP (sw num, gnge)
Schleppkettenwerte	0.1 Mio.
Bemessungsstoßspannung	6.0 kV
Torsionsbeanspruchung	±30°/m
Mantelfarbe	orange
Material (Mantel)	PVC (UL/CSA) (=MC500)
Specification	6FX5008-1BB21
Außen-Ø	9.6 mm ±5%
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	18× Außen-Ø
Temperaturbereich (fest)	-25...+80 °C
Betriebsstrom je Kontakt	Leistungsadern: 12 A (1.5 mm²), 15 A (2.5 mm²); Bremsadern: 5 A (1.5 mm²)
Temperaturbereich (bewegt)	-5...+60 °C
Schirmung	ja
Zulassung (Kabel)	UL (AWM-Style 2570/10492), CSA
Querschnitt (Leiter)	4× 2.5 mm²
Isolierstoffgruppe	IEC 60664-1, category I

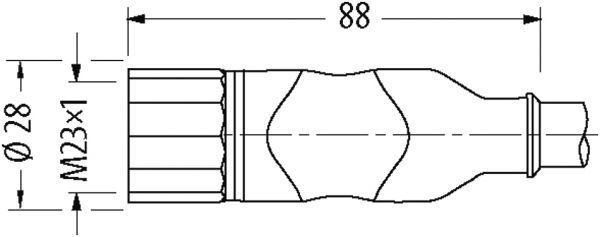

Verriegelung der Steckplätze	Schraubgewinde (M23×1 mm) empf. Anzugsdrehmoment 2.0 Nm, selbstsichernd
Verschraubung	M23 (SW27)
Schutzart	IP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Messing, vernickelt

Seite 1 Anschluss:	M23
Seite 2 Anschluss:	Schraubsteckklemmen
Seite 1 Kabelabgang:	0°
Seite 1 Polzahl:	4
Produktfamilie:	Industrie Standard
Anwendung:	Motoren, Power
Funktionen:	Geschirmt
Typ:	Buchse - Stecker
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig, Robotertauglich, Schleppkettentauglich
Kabeltyp:	PVC
Leitungslänge:	10,00 m
Mantelfarbe:	orange
