7000-PS411-8611800 | Murrelektronik

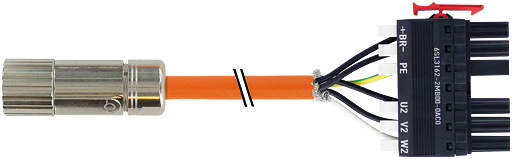

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

329,70 € *

bestellbar // Liefertermin noch unbekannt

Technische Daten Bauform PS411 Material (Verriegelung) Messing, vernickelt... mehr

Produktinformationen "M23-Servoleitung"

Technische Daten

Bauform	PS411
Material (Verriegelung)	Messing, vernickelt
Material	PUR
passend für Wellschlauch (Innen-Ø)	16 mm; 23 mm
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Material (Dichtung)	FKM
Kabelnummer	861
Adernzahl/-querschnitt	(4G1.5 + (2× 1.5)C)-C
Aderisolation	TPM (sw num, gnge)
Betriebsspannung	600 V AC/DC (PIN 1/2/3/6); 250 V AC/DC (PIN 4/5)
Schleppkettenwerte	0.1 Mio.
Torsionsbeanspruchung	±30°/m
Mantelfarbe	orange
Material (Mantel)	PVC (UL/CSA) (=MC500)
Specification	6FX5008-1BA11
Außen-Ø	10.4 mm ±5%
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	18× Außen-Ø
Temperaturbereich (fest)	-40...+80 °C
Temperaturbereich (bewegt)	-20...+60 °C
Bemessungsstoßspannung	4 kV (PIN 1/2/3/6); 2 kV (PIN 4/5)
Schirmung	ja
Zulassung (Kabel)	UL (AWM-Style 2570/10492), CSA
Querschnitt (Leiter)	4× 2.5 + 2× 1.5 mm²
Betriebsstrom je Kontakt	Leistungsadern: 12 A (1.5 mm²), 15 A (2.5 mm²); Bremsadern: 5 A (1.5 mm²)
Isolierstoffgruppe	IEC 60664-1, category I
Verriegelung der Steckplätze	Schraubgewinde (M23×1 mm) empf. Anzugsdrehmoment 2.0 Nm, selbstsichernd
Verschraubung	M23 (SW27)
Schutzart	IP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529)

Seite 1 Anschluss:	M23
Seite 2 Anschluss:	Schraubsteckklemmen
Seite 1 Kabelabgang:	0°
Seite 1 Polzahl:	6
Produktfamilie:	Industrie Standard
Anwendung:	Motoren, Power
Funktionen:	Geschirmt
Typ:	Buchse - Stecker
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig, Robotertauglich, Schleppkettentauglich
Kabeltyp:	PVC
Leitungslänge:	18,00 m
Mantelfarbe:	orange
