7000-SS161-8111000 10 Meter grüne PUR Leitung M23-Signalleitung

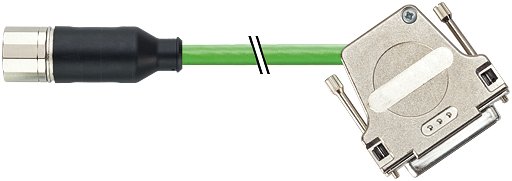

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

258,60 € *

bestellbar // Liefertermin noch unbekannt

Technische Daten Bauform SS161 Betriebsspannung max. 30 V AC/DC Kabelnummer... mehr

Produktbeschreibung zu "M23-Signalleitung"
Herstellernummer: 7000-SS161-8111000

Signalleitung für SINAMICS S120 und Motoren mit M23-AnschlussBuchse gerade - Buchse gewinkeltM23, 17-polig - SUB-D25geschirmt

Produktinformationen "M23-Signalleitung"

Technische Daten

Bauform	SS161
Betriebsspannung	max. 30 V AC/DC
Kabelnummer	811
Adernzahl/-querschnitt	3× (2×0.14D) + 2× 0.5 + 4× 0.14 + 4× 0.22)-C
Aderisolation	PP (ge, gn, sw, br, rt, or, brrt, brbl, gr, bl, wsge, wssw, brge, brgr, gnsw, gnrt)
Schleppkettenwerte	10 Mio.
Mantelfarbe	grün
Material (Mantel)	PUR (UL/CSA)
Außen-Ø	9.5 mm ±5%
Biegeradius (bewegt)	12× Außen-Ø
Bemessungsstoßspannung	0.5 kV
Temperaturbereich (fest)	-50...+80 °C
Temperaturbereich (bewegt)	-20...+60 °C
Schirmung	ja
Biegeradius (fest)	10× Außen-Ø
Zulassung (Kabel)	UL (AWM-Style 20236/1589), CSA; CE
Isolierstoffgruppe	IEC 60664-1, category I
Verriegelung der Steckplätze	Schraubgewinde (M23×1 mm) empf. Anzugsdrehmoment 2.0 Nm, selbstsichernd
Verschraubung	M23 (SW27)
Schutzart	IP65, IP67 (M23) - IP20 (SUB-D25)
Material (Verriegelung)	Messing, vernickelt
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung

Seite 1 Anschluss:	M23
Seite 2 Anschluss:	SUB-D
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	45°
Seite 1 Polzahl:	17
Seite 2 Polzahl:	25
Produktfamilie:	Industrie Standard
Anwendung:	Motoren
Funktionen:	Geschirmt, ohne LED
Typ:	Stecker - Buchse
Umgebungsbedingungen:	flammwidrig, halogenfrei, Schleppkettentauglich
Kabeltyp:	PUR
Leitungslänge:	10,00 m
Mantelfarbe:	grün
