7000-PS111-8330500 | Murrelektronik

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

665,40 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-PS111-8330500
EAN: 4048879575232
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten Bauform PS111 Verschmutzungsgrad 3 Temperaturbereich... mehr

Menü schließen

Produktinformationen "M40 Servoleitung"

Technische Daten

Bauform	PS111
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Kabelnummer	833
Adernzahl/-querschnitt	(4G2.5 + (2× 1.5)C)-C
Aderisolation	TPM (sw num, gnge)
Schleppkettenwerte	10 Mio.
Mantelfarbe	orange
Material (Mantel)	PUR (UL/CSA) (=MC800+)
Betriebsspannung	max. 630 V AC/DC
Außen-Ø	13.4 mm ±5%
Biegeradius (bewegt)	7.5× Außen-Ø
Temperaturbereich (fest)	-50...+80 °C
Temperaturbereich (bewegt)	-35...+70 °C
Specification	6FX8008-1BA21
Kabelkennung	833
Zulassung (Kabel)	cURus (AWM-Style 21223/10492)
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 13.3 Ω/km (1.5 mm²), max. 7.98 Ω/km (2.5 mm²); (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Bemessungsstoßspannung	6.0 kV
Querschnitt (Leiter)	(4G2.5 + (2× 1.5)C)-C
Material (Aderisolierung)	PP
Ader-Ø inkl. Isolierung	2.4 ±5% (1.5 mm²); 3.1 ±5% (2.5 mm²)
Adernfarbe/Nummerierung	sw, ws (1.5 mm²); sw, gnge längsgestreift (2.5 mm²)
Schirmung	ja
Schirmung (Art)	Kupfergeflecht
optische Schirmbedeckung	min. 85%
Material (Mantel)	PUR
Außen-Ø (Mantel)	13.4 mm ±5%
Farbe (Mantel)	orange
Isolierstoffgruppe	IEC 60664-1, category I
thermische Beständigkeit	flammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung	600/1000 V AC
Prüfspannung	4.0 kV
Temperaturbereich (fest)	-50...+80 °C
Temperaturbereich (bewegt)	-35...+70 °C
Biegeradius (fest)	4× Außen-Ø
Biegeradius (bewegt)	7.5× Außen-Ø
Anzahl Biegezyklen (Schleppkette)	max. 10 Mio. (25 °C)

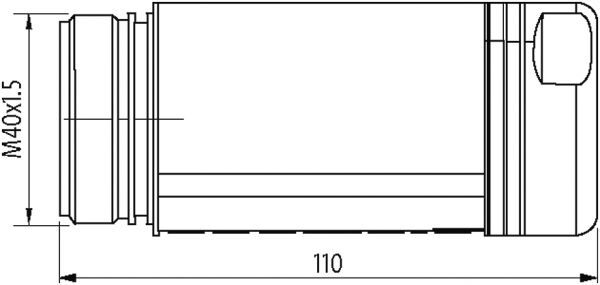

Verriegelung der Steckplätze	M40×1.5 mm
Torsionsbeanspruchung	±30°/m
Verschraubung	M40
Schutzart	IP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Messing, vernickelt

Seite 1 Anschluss:	M40
Seite 2 Anschluss:	M40
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	0°

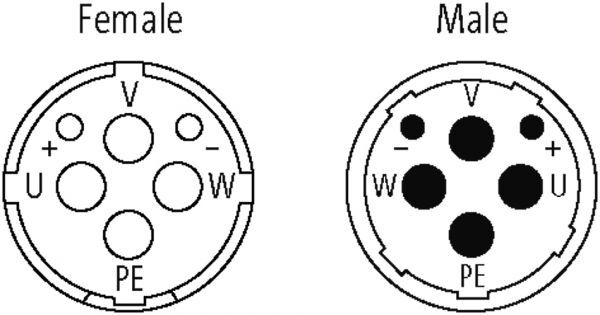

Seite 1 Polzahl:	6
Seite 2 Polzahl:	6
Produktfamilie:	Industrie Standard
Anwendung:	Motoren, Power
Funktionen:	Geschirmt
Typ:	Buchse - Stecker
Umgebungsbedingungen:	flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Kabeltyp:	PUR
Leitungslänge:	5,00 m
Mantelfarbe:	orange

Downloads zu "M40 Servoleitung"

Datenblatt
