7000-89901-7911000 | Murrelektronik | M8 Bu. 0° / RJ45 St. 0° gesch.

: M8 Bu. 0° / RJ45 St. 0° gesch. Ethercat

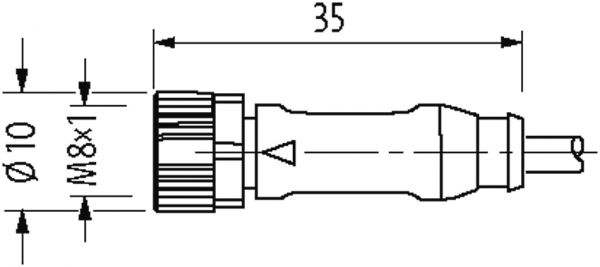

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

Menge	Einzelpreis
bis 19	53,82 € *
ab 20	48,44 € *
ab 50	45,75 € *
ab 100	43,06 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-5 Arbeitstagen***

Artikel-Nr.: SC-2423-7000-89901-7911000
EAN: 4048879801423
eCl@ss: 27061801
Zolltarifnummer: 85444290

Technische Daten cULus Isolierstoffgruppe IEC 60664-1, category I... mehr

Menü schließen

"M8 Bu. 0° / RJ45 St. 0° gesch. Ethercat"

Technische Daten

cULus
Isolierstoffgruppe	IEC 60664-1, category I
Übertragungsparameter	CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
Verriegelung der Steckplätze	Schraubgewinde (M8×1 mm) empf. Anzugsdrehmoment 0.4 Nm, selbstsichernd
Verschraubung	M8 (SW9)
Schutzart	IP67 (M8) - IP20 (RJ45)
Material (Verriegelung)	Zink-Druckguss, matt vernickelt
Material	PUR
passend für Wellschlauch (Innen-Ø)	6.5 mm
Normen	DIN EN 61076-2-104 (M8)
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Material (Dichtung)	FKM
EtherCAT
Adernzahl/-querschnitt	1× 4× 0.15 mm²
Aderisolation	PO (ws, ge, bl, or)
Schleppkettenwerte	5 Mio.
Material (Mantel)	PUR (UL/CSA)
Außen-Ø	4.9 mm ±5%
Bauform	89901
Biegeradius (bewegt)	12× Außen-Ø
Temperaturbereich (fest)	-20...+80 °C
Temperaturbereich (bewegt)	-20...+50 °C
Kabelkennung	791
Zulassung (Kabel)	UL (AWM-Style 20236/1589), CSA; CE
Kabelgewicht [g/m]	59,40
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 139.3 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)	1× 4× AWG26
AWG	ähnlich AWG 26
Material (Aderisolierung)	PO
Ader-Ø inkl. Isolierung	1.0 mm ±5%
Adernfarbe/Nummerierung	ws, or, bl, ge
Verseilverbund	4 Adern verseilt
Schirmung	ja
Schirmung (Art)	Kupfergeflecht
optische Schirmbedeckung	min. 85%
Betriebsspannung	max. 60 V DC
Material (Mantel)	PUR
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, silikon- und bleifrei
Außen-Ø (Mantel)	4.9 mm ±5%
Farbe (Mantel)	grün
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeit	flammwidrig
Temperaturbereich (fest)	-20...+80 °C
Temperaturbereich (bewegt)	-20...+50 °C
Biegeradius (fest)	7.5× Außen-Ø
Biegeradius (bewegt)	12× Außen-Ø
Betriebsspannung (nur UL-listed)	max. 30 V DC
Anzahl Biegezyklen (Schleppkette)	max. 5 Mio. (25 °C)
Verfahrweg (Schleppkette)	max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)	max. 300 m/min
Beschleunigung (Schleppkette)	max. 5 m/s²
Mantelfarbe	grün
Bemessungsstoßspannung	1.5 kV
Betriebsstrom je Kontakt	max. 1.5 A (20 °C)

Seite 1 Anschluss:	M8
Seite 2 Anschluss:	RJ45
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	0°
Seite 1 Polzahl:	4
Seite 2 Polzahl:	4
Produktfamilie:	Industrie Standard
Anwendung:	Ethernet
Funktionen:	Geschirmt, ohne LED
Typ:	Buchse - Stecker
Umgebungsbedingungen:	flammwidrig, halogenfrei, Schleppkettentauglich
Zulassungen:	cULus
Kabeltyp:	PUR
Leitungslänge:	10,00 m
Mantelfarbe:	grün
