M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF
von Murrelektronik
Herstellernummer: 7000-88421-0130100

PVC 3x0.34 ge UL/CSA 1m

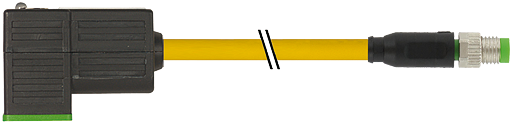

M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
17,55 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €17,55 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-88421-0130100
  • 4048879119948
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus LED -Anzeige LED (gelb) Verriegelung der Steckplätze... mehr

Produktbeschreibung zu "M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF"
Herstellernummer: 7000-88421-0130100

MSUDBauform C (8 mm) - M8, Stecker gerade24 V AC ±20% / DC ±25%2-polig belegtLED und Schutzbeschaltung
Produktinformationen "M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF"
Technische Daten
cCSAus
LED-AnzeigeLED (gelb)
Verriegelung der SteckplätzeM3/M8 (empf. Anzugsdrehmoment 0.4 Nm)
VerschraubungM8 (SW9)
SchutzartIP65, IP66K, IP67, IP68 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialMSUD (PBT); M8 (PUR)
GehäuseKunststoff, schwarz (grau auf Anfrage)
ZusatzbeschaltungDiode/Z-Diode
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform88421
Adernzahl/-querschnitt3× 0.34 mm²
AderisolationPVC (br, bl, sw)
Material (Mantel)PVC (UL/CSA)
Außen-Ø4.6 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung013
Betriebsspannung24 V AC ±20% / DC ±25%
Kabeltyp1 (PVC)
Zulassung (Kabel)UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]34,10
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)3× 0.34 mm²
AWGähnlich AWG 22
Bemessungsstoßspannung0.8 kV
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)45 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)85 ±5 A
Betriebsstrom je Kontaktmax. 4 A
Außen-Ø (Mantel)4.6 mm ±5%
Farbe (Mantel)gelb
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
NennspannungUL 300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
IsolierstoffgruppeIEC 60664-1, category I
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Mantelfarbegelb
Abschaltspitzemax. 55 V
Abfallverzögerungszeitmax. 20 ms
Seite 1 Anschluss: Bauform C (8 mm)
Seite 2 Anschluss: M8
Seite 2 Kabelabgang:
Seite 1 Polzahl: 3
Seite 2 Polzahl: 2
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Reinigungsmittelbeständig
Zulassungen: cCSAus
Kabeltyp: PVC
Leitungslänge: 1,00 m
Mantelfarbe: gelb
