M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF
von Murrelektronik
Herstellernummer: 7000-88421-6330030

PUR 3x0.34 sw UL/CSA+schleppk. 0,3m

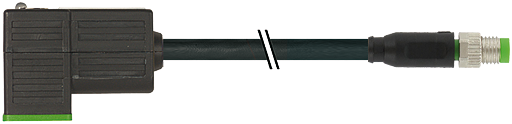

M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 14,70 € *
ab 20 14,42 € *
ab 50 13,98 € *
ab 100 13,24 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €14,70 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-88421-6330030
  • 4048879119795
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus LED-Anzeige LED (gelb) Verriegelung der Steckplätze... mehr

Produktbeschreibung zu "M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF"
Herstellernummer: 7000-88421-6330030

MSUDBauform C (8 mm) - M8, Stecker gerade24 V AC ±20% / DC ±25%2-polig belegtLED und Schutzbeschaltung
"M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF"
Technische Daten
cCSAus
LED-AnzeigeLED (gelb)
Verriegelung der SteckplätzeM3/M8 (empf. Anzugsdrehmoment 0.4 Nm)
VerschraubungM8 (SW9)
SchutzartIP65, IP66K, IP67, IP68 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialMSUD (PBT); M8 (PUR)
GehäuseKunststoff, schwarz (grau auf Anfrage)
ZusatzbeschaltungDiode/Z-Diode
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform88421
Adernzahl/-querschnitt3× 0.34 mm²
AderisolationPP (br, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.1 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Betriebsspannung24 V AC ±20% / DC ±25%
Kabelkennung633
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]29,70
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.34 mm²
Bemessungsstoßspannung0.8 kV
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Betriebsstrom je Kontaktmax. 4 A
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.1 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
IsolierstoffgruppeIEC 60664-1, category I
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Abschaltspitzemax. 55 V
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Abfallverzögerungszeitmax. 20 ms
Seite 1 Anschluss: Bauform C (8 mm)
Seite 2 Anschluss: M8
Seite 2 Kabelabgang:
Seite 1 Polzahl: 3
Seite 2 Polzahl: 2
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 0,30 m
Mantelfarbe: schwarz
Eigenschaften: "M8 St. 0° A-kod. / MSUD Ventilst. C-8mm kl.BF"
Seite 1 Anschluss: Bauform C (8 mm)
Seite 2 Anschluss: M8
Seite 2 Kabelabgang:
Seite 1 Polzahl: 3
Seite 2 Polzahl: 2
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse - Stecker
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 0,30 m
Mantelfarbe: schwarz
