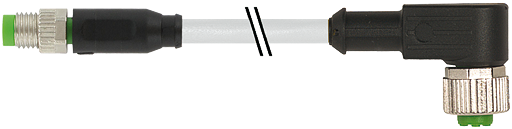

M8 St. 0° / M12 Bu. 90°
von Murrelektronik
Herstellernummer: 7000-88261-2300030

PUR 3x0.25 gr UL/CSA+schleppk. 0,3m
M8 St. 0° / M12 Bu. 90°
Abbildung ähnlich
M8 St. 0° / M12 Bu. 90°
Abbildung ähnlich
M8 St. 0° / M12 Bu. 90°
Abbildung ähnlich
M8 St. 0° / M12 Bu. 90°
Abbildung ähnlich
M8 St. 0° / M12 Bu. 90°
Abbildung ähnlich
M8 St. 0° / M12 Bu. 90°
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
18,05 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €18,05 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-88261-2300030
  • 4048879122931
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Betriebsstrom je Kontakt max. 4 A Polzahl 3... mehr

Produktbeschreibung zu "M8 St. 0° / M12 Bu. 90°"
Herstellernummer: 7000-88261-2300030

Stecker gerade - Buchse gewinkeltM8 - M12, 3-polig
Produktinformationen "M8 St. 0° / M12 Bu. 90°"
Technische Daten
cCSAus
Betriebsstrom je Kontaktmax. 4 A
Polzahl3
IsolierstoffgruppeIEC 60664-1, category I
KodierungM12, A-kodiert
LED-Anzeigenein
Verriegelung der SteckplätzeSchraubgewinde (M8/M12×1 mm) empf. Anzugsdrehmoment 0.4/0.6 Nm, selbstsichernd
VerschraubungM8 (SW9), M12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
MaterialPUR
Material (Verriegelung)Zink-Druckguss, matt vernickelt
cULus
passend für Wellschlauch (Innen-Ø)M12 (10 mm); M8 (6.5 mm)
NormenDIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt3× 0.25 mm²
Schleppkettenwerte10 Mio.
AderisolationPP (br, bl, sw)
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.1 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Bauform88261
Kabelkennung230
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]26,40
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)32× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Betriebsspannungmax. 50 V AC/60 V DC
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.1 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Betriebsspannung (nur UL-listed)30 V AC/DC
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Bemessungsstoßspannung1.5 kV
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
Kodierung: A
Seite 1 Anschluss: M8
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 3
Seite 2 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 0,30 m
Mantelfarbe: grau
