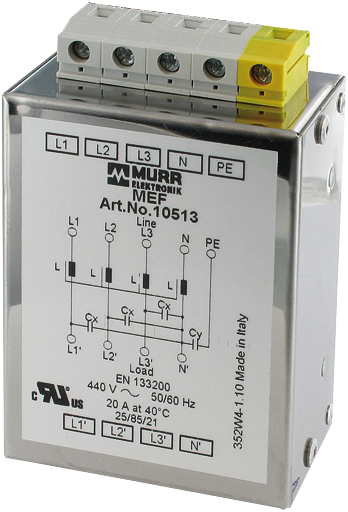

10513 von Murrelektronik MEF Netzentstörfilter 3-phasig 1-stufig mit N

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

101,85 € *

lieferbar in: 2-3 Arbeitstagen***

Sie haben die Wahl von verschiedenen Lagerorten zu bestellen

MEF Netzentstörfilter 3-phasig 1-stufig mit N (SC-2423-000000000000010513)

Preis: 101.85 €

lieferbar in: 2-3 Arbeitstagen***

10513 (SC-5107-24868)

Preis: 102.37 €

bestellbar // Liefertermin noch unbekannt

MURR 10513 (SC-7742-01520036)

Preis: 112.39 €

bestellbar // Liefertermin noch unbekannt

Technische Daten Anschlussart Schraubanschluss, berührungsgeschützt Befestigungsart... mehr

Produktbeschreibung zu "MEF Netzentstörfilter 3-phasig 1-stufig mit N"
Herstellernummer: 10513

Strom: 20 Aaufschnappbarmit Null-Leiter

Produktinformationen "MEF Netzentstörfilter 3-phasig 1-stufig mit N"

Technische Daten

Anschlussart	Schraubanschluss, berührungsgeschützt
Befestigungsart	schnappbar auf Tragschiene TH35 (EN 60715)
Abmessungen H×B×T	107×65×39 mm
Funktionsbeschreibung	Die 3-phasigen und 1-stufigen Netzentstörfilter MEF 3/1 werden im Bereich 0.1...30 MHz zur Unterdrückung leitungsgebundener Störungen auf Netz- und Versorgungsleitungen eingesetzt. Sie eignen sich für TN-S-, TN-C-S- und TT-Netze. Die beste Filterwirkung erzielt man mit kurzen Anschlussleitungen (Empfehlung: PE-Anschluss 10 cm) mit möglichst großen Querschnitten. Die Netzentstörfilter wirken bidirektional (in beide Richtungen). Sie reduzieren symmetrische und asymmetrische Störungen, die häufig bei elektronisch gesteuerten Drehstromgeräten durch Netzbeeinflussung auftreten.
cURus
Betriebsspannung	max. 3× 440 V AC
Betriebsfrequenz	50...60 Hz
Überlaststrom	18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× in der Stunde)
Ableitstrom	max. 3 mA (250 V AC)
Anschlussquerschnitt	0.2...6 mm² eindrähtig (AWG 24...9); 0.2...4 mm² mehrfeindrähtig (AWG 24...11)
Klimakategorie	25/085/21 (EN 60068-1)
Prüf-Isolationsspannung	2.7 kV (L - N), 2 s; 2.1 kV (L - L), 2 s (EN 60939-2)
