Stromversorgung DC

Ein Schaltnetzgerät wandelt die unstabilisierte Eingangsspannung in eine regelmäßige Ausgangsspannung um. In einer Impedanztransformation (oder Leistungsanpassung) wird das Signal des Eingangswiderstandes optimal an die notwendige Last des Ausgangswiderstandes angepasst. Der einfließende Wechselstrom (AC) wird im Schaltnetzteil in Gleichstrom (DC) umgewandelt und sorgt für eine geregelte Stromversorgung in der industriellen Automatisierungsindustrie. Somit kann eine gewünschte 24 VDC (Volt Gleichstrom) Versorgung, aller angeschlossen Systemkomponenten sichergestellt werden. Die Eingangsspannung von 120/230 Volt kann mit einem Schaltnetzteil optimal umgewandelt werden und mit entsprechenden E/A-Modulen für die Sensorik und Aktorik nutzbar gemacht werden.

Hier weiterlesen
1 von 33
Für die Filterung wurden keine Ergebnisse gefunden!
Evolution Schaltnetzteil 3-phasig 85002 Evolution Schaltnetzteil 3-phasig IN: 360-520VAC OUT: 22-28V/20ADC
SC-2423-000000000000085002
85002
IN: 360-520VAC OUT: 22-28V/20ADC
ab 258,23 € *

bestellbar // Liefertermin noch unbekannt

MCS-B Schaltnetzteil 1-phasig 85373 MCS-B Schaltnetzteil 1-phasig IN: 90-265VAC OUT: 12-15V/2,5ADC
SC-2423-000000000000085373
85373
IN: 90-265VAC OUT: 12-15V/2,5ADC
ab 96,91 € *

bestellbar // Liefertermin noch unbekannt

MEN Trafonetzgerät 1/2-phasig, gesiebt 8985349 MEN Trafonetzgerät 1/2-phasig, gesiebt IN: 230/400+/-15VAC OUT: :24V/1ADC
SC-2423-000000000008985349
8985349
IN: 230/400+/-15VAC OUT: :24V/1ADC
ab 118,06 € *

bestellbar // Liefertermin noch unbekannt

MPL Trafonetzgerät 3-phasig, gesiebt 85955 MPL Trafonetzgerät 3-phasig, gesiebt IN: 208-520VAC+/- 5% OUT: 24V/25ADC
SC-2423-000000000000085955
85955
IN: 208-520VAC+/- 5% OUT: 24V/25ADC
ab 446,70 € *

bestellbar // Liefertermin noch unbekannt

MPS Schaltnetzteil 1-phasig 85053 MPS Schaltnetzteil 1-phasig IN: 90-265VAC OUT: 24V/5ADC
SC-2423-000000000000085053
85053
IN: 90-265VAC OUT: 24V/5ADC
ab 305,05 € *

bestellbar // Liefertermin noch unbekannt

MCS-B Schaltnetzteil 1-phasig 85161 MCS-B Schaltnetzteil 1-phasig IN: 90-265VAC OUT: 24V/1,3ADC
SC-2423-000000000000085161
85161
IN: 90-265VAC OUT: 24V/1,3ADC
ab 74,70 € *

bestellbar // Liefertermin noch unbekannt

1 von 33

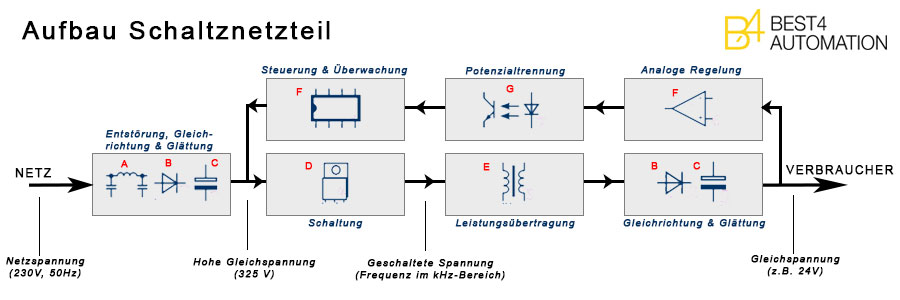

Aufbau und Funktionsweise von Schaltnetzteilen

Aufbau Schaltznetzteil

Die gleichgerichtete und geglättete Netzspannung hat eine hohe Gleichspannung von 325 Volt und muss noch auf die gewünschte Ausgangsspannung verringert werden (bspw. 24 V oder 12 V). Eine entsprechende DC/DC-Wandlung muss erfolgen. Mithilfe eines Schalttransistors (Schaubild D) und eines Transformators (Schaubild E) erfolgt die Leistungsübertragung nach dem galvanischen Trennungsprinzip, welche die Eingangsspannung auf die sekundäre Spannung umwandelt. Nach einem erneuten Gleichrichter und Kondensator (Schaubild B und C) kann die gewünschte Stromspannung an den Verbraucher abgegeben werden. Ein zusätzlicher Kreislauf ermöglicht eine belastungsabhängige Ausgangsspannung, mittels einer Rückkopplung (Schaubild G) durch einen Optokoopler und der Steuerelektronik (Schaubild F) kann eine entsprechende Schaltung der Transistoren geregelt werden.

Funktionsweise und Aufbau eines Schaltznetzgerätes: Zusammenspiel der Schritte zur Spannungsumwandlung

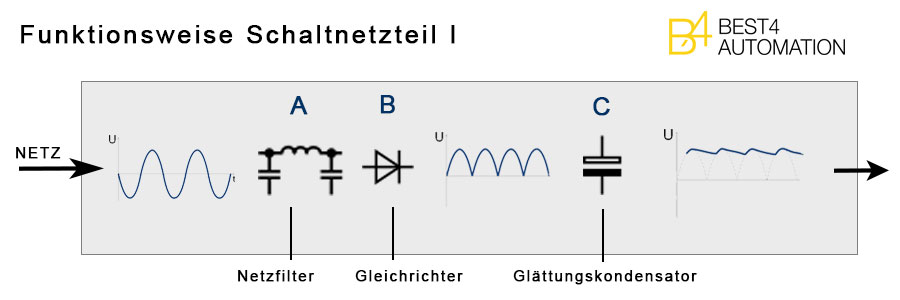

Funktionsweise Schaltnetzteil

Das Funktionsprinzip eines AC/DC Schaltnetzgerätes ist es die gewünschte Spannung an die Endgeräte abzugeben. Eine Diode im Inneren des Gerätes ist für die einseitigen Spannungs-Durchgang verantwortlich, der s.g. Netzfilter (Schaubild A). Sie wirkt dabei wie ein Rückschlagventil. Mithilfe der Gleichrichtermethode Zweipulsgleichrichter kann die erzeugte Halbwelle verdoppelt werden, um ein den Spannungsverlust zu minimieren (Schaubild B). Jedoch ist diese Spannung nicht konstant aufrechtzuerhalten, ein permanentes Ein- und Ausschalten würde die Schaltung dabei zu stark belasten. Ein Kondensator (Schaubild C) speichert Spannung und gibt diese bei Abnahme der Versorgungsspannung wieder ab. Eine Speicherdrossel hält den Stromfluss dabei nahezu konstant.

Funktionsweise und Aufbau eines Schaltznetzgerätes

Schaltnetzteile: Zubehör für die Stromversorgung mit Wechselspannung (DC)

Bei der Stromumwandlung von Wechselstrom auf Gleichstrom mithilfe eines Schaltnetzgerätes sind zahlreiche Sicherheits- und Monatagekomponenten einzeln auf Best4Automation erhältlich. Diverse Baugruppen und Teile an Zubehör für Schaltnetzteile dienen der Feingerätesicherung sowie der Befestigung der Systemkomponenten.

FKS Sicherungseinsätze in verschiedenen Farben als Flachsicherung-Ausführung für verschiedene Stromstärken dienen der Gerätesicherheit. Aufgebaut aus einem Glas- oder Keramikrohr an beiden Enden, zwischen denen sich ein Schmelzdraht befindet. Übersteigt die Stromstärke einen bestimmten Wert in einer ausreichenden Zeit, so schmilzt dieser Draht und unterbricht den Schaltkreis. Das Gerät schaltet ab und bleibt unbeschadet. Reparaturen und Wartungsarbeiten entfallen durch diese Leistungsschutzschalter.




Laststromversorgung und Steuerstrom von Siemens

Für die Simatic Steuergeräte von Siemens bietet die Siemens-Division Industry Automation den Simatic PM für die Laststromversorgung an. Die neuen Schaltnetzteile versorgen alle Systemkomponenten (bspw. CPU-Controller, Kommunikations- und Ein/Ausgabemodule) mit der notwendigen 24 V Spannung. Ebenfalls Näherungsschalter, Positionsgeber, Aktoren, Ventile und Schütze können über das Schaltnetzteil Simatic PM mit dem notwendigen Arbeitsstrom versorgt werden.

Vorteile der Siemens Schaltnetzgeräte

Die Vorteile der Siemens Schaltnetzgeräte ist der optimierte Wirkungsgrad, welche lediglich geringe Wärmeverluste produzieren. Dies ermöglicht die Montage der schmalen Module ohne Einbau-Abstände zu anderen Komponenten auf dem jeweiligen Systemträger. Die automatische Bereichsumschaltung und der Systemstecker erlauben zudem einen schnellen Anschluss an die Wechselspannungsnetze. Mithilfe von LED Anzeigen werden die drei Bereiche (power on / error / stand-by)des Betriebsstatus angezeigt. Über das TIA-Portal können alle Simatic PM Laststromgeräte und zusätzliche Komponenten projektiert werden.

Aufbau und Funktionsweise von Schaltnetzteilen

Aufbau Schaltznetzteil

Die gleichgerichtete und geglättete Netzspannung hat eine hohe Gleichspannung von 325 Volt und muss noch auf die gewünschte Ausgangsspannung verringert werden (bspw. 24 V oder 12 V). Eine entsprechende DC/DC-Wandlung muss erfolgen. Mithilfe eines Schalttransistors (Schaubild D) und eines Transformators (Schaubild E) erfolgt die Leistungsübertragung nach dem galvanischen Trennungsprinzip, welche die Eingangsspannung auf die sekundäre Spannung umwandelt. Nach einem erneuten Gleichrichter und Kondensator (Schaubild B und C) kann die gewünschte Stromspannung an den Verbraucher abgegeben werden. Ein zusätzlicher Kreislauf ermöglicht eine belastungsabhängige Ausgangsspannung, mittels einer Rückkopplung (Schaubild G) durch einen Optokoopler und der Steuerelektronik (Schaubild F) kann eine entsprechende Schaltung der Transistoren geregelt werden.

Funktionsweise und Aufbau eines Schaltznetzgerätes: Zusammenspiel der Schritte zur Spannungsumwandlung

Funktionsweise Schaltnetzteil

Das Funktionsprinzip eines AC/DC Schaltnetzgerätes ist es die gewünschte Spannung an die Endgeräte abzugeben. Eine Diode im Inneren des Gerätes ist für die einseitigen Spannungs-Durchgang verantwortlich, der s.g. Netzfilter (Schaubild A). Sie wirkt dabei wie ein Rückschlagventil. Mithilfe der Gleichrichtermethode Zweipulsgleichrichter kann die erzeugte Halbwelle verdoppelt werden, um ein den Spannungsverlust zu minimieren (Schaubild B). Jedoch ist diese Spannung nicht konstant aufrechtzuerhalten, ein permanentes Ein- und Ausschalten würde die Schaltung dabei zu stark belasten. Ein Kondensator (Schaubild C) speichert Spannung und gibt diese bei Abnahme der Versorgungsspannung wieder ab. Eine Speicherdrossel hält den Stromfluss dabei nahezu konstant.

Funktionsweise und Aufbau eines Schaltznetzgerätes

Schaltnetzteile: Zubehör für die Stromversorgung mit Wechselspannung (DC)

Bei der Stromumwandlung von Wechselstrom auf Gleichstrom mithilfe eines Schaltnetzgerätes sind zahlreiche Sicherheits- und Monatagekomponenten einzeln auf Best4Automation erhältlich. Diverse Baugruppen und Teile an Zubehör für Schaltnetzteile dienen der Feingerätesicherung sowie der Befestigung der Systemkomponenten.

FKS Sicherungseinsätze in verschiedenen Farben als Flachsicherung-Ausführung für verschiedene Stromstärken dienen der Gerätesicherheit. Aufgebaut aus einem Glas- oder Keramikrohr an beiden Enden, zwischen denen sich ein Schmelzdraht befindet. Übersteigt die Stromstärke einen bestimmten Wert in einer ausreichenden Zeit, so schmilzt dieser Draht und unterbricht den Schaltkreis. Das Gerät schaltet ab und bleibt unbeschadet. Reparaturen und Wartungsarbeiten entfallen durch diese Leistungsschutzschalter.




Laststromversorgung und Steuerstrom von Siemens

Für die Simatic Steuergeräte von Siemens bietet die Siemens-Division Industry Automation den Simatic PM für die Laststromversorgung an. Die neuen Schaltnetzteile versorgen alle Systemkomponenten (bspw. CPU-Controller, Kommunikations- und Ein/Ausgabemodule) mit der notwendigen 24 V Spannung. Ebenfalls Näherungsschalter, Positionsgeber, Aktoren, Ventile und Schütze können über das Schaltnetzteil Simatic PM mit dem notwendigen Arbeitsstrom versorgt werden.

Vorteile der Siemens Schaltnetzgeräte

Die Vorteile der Siemens Schaltnetzgeräte ist der optimierte Wirkungsgrad, welche lediglich geringe Wärmeverluste produzieren. Dies ermöglicht die Montage der schmalen Module ohne Einbau-Abstände zu anderen Komponenten auf dem jeweiligen Systemträger. Die automatische Bereichsumschaltung und der Systemstecker erlauben zudem einen schnellen Anschluss an die Wechselspannungsnetze. Mithilfe von LED Anzeigen werden die drei Bereiche (power on / error / stand-by)des Betriebsstatus angezeigt. Über das TIA-Portal können alle Simatic PM Laststromgeräte und zusätzliche Komponenten projektiert werden.
