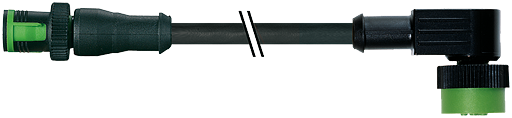

MQ12 St. ger. auf MQ12 Bu. gew.
von Murrelektronik
Herstellernummer: 7050-40121-6340300

PUR-OB 4x0,34 schw UL, CSA + schleppk. 3m
MQ12 St. ger. auf MQ12 Bu. gew.
Abbildung ähnlich
MQ12 St. ger. auf MQ12 Bu. gew.
Abbildung ähnlich
MQ12 St. ger. auf MQ12 Bu. gew.
Abbildung ähnlich
MQ12 St. ger. auf MQ12 Bu. gew.
Abbildung ähnlich
MQ12 St. ger. auf MQ12 Bu. gew.
Abbildung ähnlich
MQ12 St. ger. auf MQ12 Bu. gew.
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
20,80 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €20,80 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7050-40121-6340300
  • 4048879106016
  • 27279218
  • 85444290
  • DE
Technische Daten Bauform 40121 Adernzahl/-querschnitt 4× 0.34 mm² Aderisolation... mehr

Produktbeschreibung zu "MQ12 St. ger. auf MQ12 Bu. gew."
Herstellernummer: 7050-40121-6340300

Stecker gerade - Buchse gewinkeltMQ12 - MQ12, 4-polig
Produktinformationen "MQ12 St. ger. auf MQ12 Bu. gew."
Technische Daten
Bauform40121
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPP (br, ws, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.5 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Betriebsspannungmax. 250 V AC/DC
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung634
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]36,30
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Bemessungsstoßspannung2.5 kV
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Betriebsstrom je Kontaktmax. 4 A
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.5 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Verriegelung der SteckplätzeSchnellverriegelung, 1/4 Drehung
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
SchutzartIP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: MQ - Schnellanschluss
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Kabeltyp: PUR
Leitungslänge: 3,00 m
Mantelfarbe: schwarz
