Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
Menge | Einzelpreis |
---|---|
bis 19 | 43,61 € * |
ab 20 | 42,78 € * |
ab 50 | 41,47 € * |
ab 100 | 39,29 € * |
zzgl. MwSt. zzgl. Versandkosten
bestellbar // Liefertermin noch unbekannt
- Artikel-Nr.: SC-2423-7000-58021-2371000
- EAN: 4048879137423
- eCl@ss: 27279218
- Zolltarifnummer: 85444290
- Ursprungsland: CZ
Technische Daten cCSAus Gehäuse Kunststoff, schwarz (grau auf Anfrage)... mehr

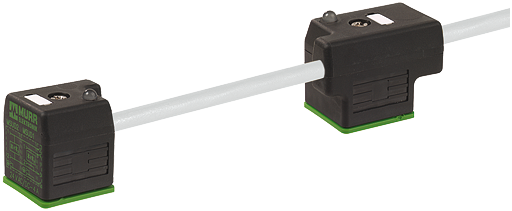

Produktbeschreibung zu "MSUD Doppelventilst. BF A 18mm m. Anschl.-ltg."
Herstellernummer: 7000-58021-2371000
MSUDBauform A (18 mm)24 V AC ±20% / DC ±25%LED und SchutzbeschaltungAnschlussleitung L = 150 mm
"MSUD Doppelventilst. BF A 18mm m. Anschl.-ltg."
Technische Daten
cCSAus | |
---|---|
Gehäuse | Kunststoff, schwarz (grau auf Anfrage) |
Schutzart | IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
Bemessungsstoßspannung | 0.8 kV |
Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
Adernzahl/-querschnitt | 4× 0.75 mm² |
Aderisolation | PP (sw num, gnge) |
Schleppkettenwerte | 10 Mio. |
Material (Mantel) | PUR (UL/CSA) |
Außen-Ø | 6.5 mm ±5% |
Biegeradius (bewegt) | 10× Außen-Ø |
Temperaturbereich (fest) | -40...+80 °C |
Bauform | 58021 |
Temperaturbereich (bewegt) | -25...+80 °C |
Kabelkennung | 237 |
Kabeltyp | 3 (PUR) |
Zulassung (Kabel) | cURus (AWM-Style 20549/10493); CE conform |
Kabelgewicht [g/m] | 69,30 |
Material (Leiter) | Cu-Litze, blank |
Widerstand (Leiter) | max. 26 Ω/km (20 °C) |
Einzeldraht-Ø (Leiter) | 0.15 mm |
Aufbau (Leiter) | 42× 0.15 mm (Litzenklasse 6) |
Querschnitt (Leiter) | 4× 0.75 mm² |
AWG | ähnlich AWG 18 |
Material (Aderisolierung) | PP |
Materialeigenschaften (Aderisolierung) | FCKW-, halogen-, cadmium-, silikon- und bleifrei |
Shore-Härte (Aderisolierung) | 70 ±5 D |
Ader-Ø inkl. Isolierung | 1.85 mm ±5% |
Adernfarbe/Nummerierung | sw nummeriert, gnge längsgestreift |
Verseilverbund | 4 Adern verseilt |
Schirmung | nein |
Material (Mantel) | PUR |
Betriebsspannung | 24 V AC ±20% / DC ±25% |
Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
Shore-Härte (Mantel) | 90 ±5 A |
Außen-Ø (Mantel) | 6.5 mm ±5% |
Farbe (Mantel) | grau |
chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404) |
thermische Beständigkeit | flammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
Nennspannung | 300 V AC |
Prüfspannung | 2500 V AC |
Betriebsstrom je Kontakt | max. 4 A |
Strombelastbarkeit | nach DIN VDE 0298-4 |
Temperaturbereich (fest) | -40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
Temperaturbereich (bewegt) | -25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
Biegeradius (fest) | 5× Außen-Ø |
Biegeradius (bewegt) | 10× Außen-Ø |
Anzahl Biegezyklen (Schleppkette) | max. 10 Mio. (25 °C) |
Verfahrweg (Schleppkette) | max. 10 m (horizontal) |
Verfahrgeschwindigkeit (Schleppkette) | max. 3 m/s |
Beschleunigung (Schleppkette) | max. 10 m/s² |
Abschaltspitze | max. 55 V |
Torsionsbeanspruchung | ±180°/m |
Anzahl Torsionszyklen | max. 2 Mio. (25 °C) |
Torsionsgeschwindigkeit | 35 Zyklen/min |
Mantelfarbe | grau |
Abfallverzögerungszeit | max. 20 ms |
Verriegelung der Steckplätze | M3 (empf. Anzugsdrehmoment 0.4 Nm) |
Seite 1 Anschluss: | Bauform A (18 mm) |
Seite 2 Anschluss: | freies Leitungsende |
Seite 1 Polzahl: | 3 |
Produktfamilie: | Industrie Standard |
Anwendung: | Sensor-/Aktor-Leitung |
Funktionen: | LED, ungeschirmt |
Umgebungsbedingungen: | flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich |
Zulassungen: | cCSAus |
Kabeltyp: | PUR |
Leitungslänge: | 10,00 m |
Mantelfarbe: | grau |
Weiterführende Links zu "MSUD Doppelventilst. BF A 18mm m. Anschl.-ltg."
Eigenschaften: "MSUD Doppelventilst. BF A 18mm m. Anschl.-ltg."
Seite 1 Anschluss: | Bauform A (18 mm) |
Seite 2 Anschluss: | freies Leitungsende |
Seite 1 Polzahl: | 3 |
Produktfamilie: | Industrie Standard |
Anwendung: | Sensor-/Aktor-Leitung |
Funktionen: | LED, ungeschirmt |
Umgebungsbedingungen: | flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich |
Zulassungen: | cCSAus |
Kabeltyp: | PUR |
Leitungslänge: | 10,00 m |
Mantelfarbe: | grau |
