MSUD Doppelventilst. BF B 10mm m. Anschl.-ltg.
von Murrelektronik
Herstellernummer: 7000-58201-0271000

PUR-JZ 4x0,75 gelb 10m

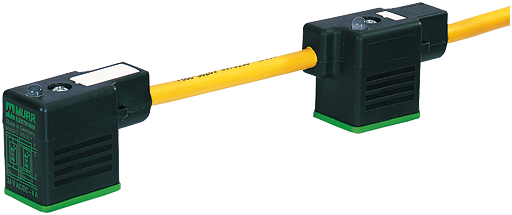

MSUD Doppelventilst. BF B 10mm m. Anschl.-ltg.
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 35,33 € *
ab 20 31,80 € *
ab 50 30,02 € *
ab 100 28,26 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €35,33 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-58201-0271000
  • 4048879613958
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus LED-Anzeige (gelb) Stromaufnahme ca. 12 mA... mehr

Produktbeschreibung zu "MSUD Doppelventilst. BF B 10mm m. Anschl.-ltg."
Herstellernummer: 7000-58201-0271000

MSUDBauform B (10 mm)24 V AC ±20% / DC ±25%LED und SchutzbeschaltungAnschlussleitung L = 100 mm
"MSUD Doppelventilst. BF B 10mm m. Anschl.-ltg."
Technische Daten
cCSAus
LED-Anzeige(gelb)
Stromaufnahmeca. 12 mA
GehäuseKunststoff, schwarz (grau auf Anfrage)
Verriegelung der SteckplätzeM3 (empf. Anzugsdrehmoment 0.4 Nm)
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt4× 0.75 mm²
AderisolationPVC (sw, num, gnge)
Schleppkettenwerte2 Mio.
Material (Mantel)PUR/PVC (UL/CSA)
Außen-Ø6.5 mm ±5%
Bauform58201
Biegeradius (bewegt)15× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung027
Kabeltyp2 (PUR/PVC)
Zulassung (Kabel)UL (AWM-Style 20549/1731), CSA; CE conform
Kabelgewicht [g/m]74,80
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)4× 0.75 mm²
AWGähnlich AWG 18
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)43 ±5 D
Ader-Ø inkl. Isolierung1.8 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund4 Adern verseilt
Betriebsspannung24 V AC ±20% / DC ±25%
Schirmungnein
Material (Mantel)PUR/PVC
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel)
Außen-Ø (Mantel)6.5 mm ±5%
Farbe (Mantel)gelb
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
NennspannungUL 300 V AC
Bemessungsstoßspannung0.8 kV
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)10× Außen-Ø
Biegeradius (bewegt)15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Betriebsstrom je Kontaktmax. 4 A
Mantelfarbegelb
Abschaltspitzemax. 55 V
Abfallverzögerungszeitmax. 20 ms
Seite 1 Anschluss: Bauform B (10 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Umgebungsbedingungen: Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR/PVC
Leitungslänge: 10,00 m
Mantelfarbe: gelb
Eigenschaften: "MSUD Doppelventilst. BF B 10mm m. Anschl.-ltg."
Seite 1 Anschluss: Bauform B (10 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Umgebungsbedingungen: Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR/PVC
Leitungslänge: 10,00 m
Mantelfarbe: gelb
