MSUD Ventilst. BF A 18 mm mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-18021-2360300

PUR-JZ 3x0,75 grau UL, CSA + schleppk. 3m

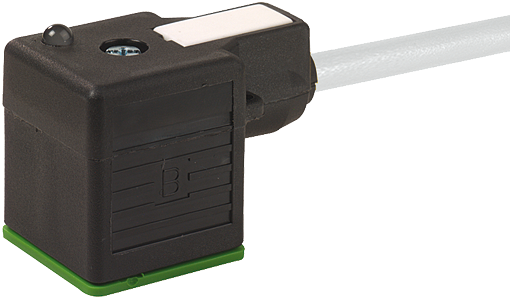

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 12,70 € *
ab 20 12,46 € *
ab 50 12,07 € *
ab 100 11,44 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €12,70 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-18021-2360300
  • 4048879194013
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Abschaltspitze max. 55 V Abfallverzögerungszeit max.... mehr

Produktbeschreibung zu "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Herstellernummer: 7000-18021-2360300

MSUDBauform A (18 mm)24 V AC ±20% / DC ±25%LED und SchutzbeschaltungPE gebrückt
"MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Technische Daten
cCSAus
Abschaltspitzemax. 55 V
Abfallverzögerungszeitmax. 20 ms
LED-Anzeigegelb
Verriegelung der SteckplätzeM3 (empf. Anzugsdrehmoment 0.4 Nm)
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Stahl (verzinkt)
MaterialPBT
GehäuseKunststoff, schwarz (grau auf Anfrage)
ZusatzbeschaltungDiode/Z-Diode
Verschmutzungsgrad3
Material (Dichtung)PUR
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform18021
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPP (sw num, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø5.9 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung236
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]56,10
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
Betriebsspannung24 V AC ±20% / DC ±25%
AWGähnlich AWG 18
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.85 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Bemessungsstoßspannung0.8 kV
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)5.9 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Betriebsstrom je Kontaktmax. 4 A
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Stromaufnahmemax. 15 mA
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
IsolierstoffgruppeIEC 60664-1, category I
Seite 1 Anschluss: Bauform A (18 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 3,00 m
Mantelfarbe: grau
