Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
Menge | Einzelpreis |
---|---|
bis 19 | 18,28 € * |
ab 20 | 17,94 € * |
ab 50 | 17,39 € * |
ab 100 | 16,47 € * |
zzgl. MwSt. zzgl. Versandkosten
bestellbar // Liefertermin noch unbekannt
- Artikel-Nr.: SC-2423-7000-18021-6261000
- EAN: 4048879193580
- eCl@ss: 27279218
- Zolltarifnummer: 85444290
- Ursprungsland: CZ
Technische Daten cCSAus Abschaltspitze max. 55 V Abfallverzögerungszeit max.... mehr

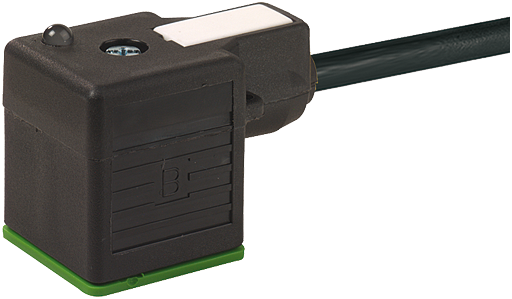

Produktbeschreibung zu "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Herstellernummer: 7000-18021-6261000
MSUDBauform A (18 mm)24 V AC ±20% / DC ±25%LED und SchutzbeschaltungPE gebrückt
"MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Technische Daten
cCSAus | |
---|---|
Abschaltspitze | max. 55 V |
Abfallverzögerungszeit | max. 20 ms |
LED-Anzeige | gelb |
Verriegelung der Steckplätze | M3 (empf. Anzugsdrehmoment 0.4 Nm) |
Schutzart | IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
Material (Verriegelung) | Stahl (verzinkt) |
Material | PBT |
Gehäuse | Kunststoff, schwarz (grau auf Anfrage) |
Zusatzbeschaltung | Diode/Z-Diode |
Verschmutzungsgrad | 3 |
Material (Dichtung) | PUR |
Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
Bauform | 18021 |
Adernzahl/-querschnitt | 3× 0.75 mm² |
Aderisolation | PVC (sw, num, gnge) |
Schleppkettenwerte | 2 Mio. |
Material (Mantel) | PUR/PVC (UL/CSA) |
Außen-Ø | 5.9 mm ±5% |
Biegeradius (bewegt) | 15× Außen-Ø |
Temperaturbereich (fest) | -30...+80 °C |
Temperaturbereich (bewegt) | -5...+80 °C |
Kabelkennung | 626 |
Kabeltyp | 2 (PUR/PVC) |
Zulassung (Kabel) | UL (AWM-Style 20549/1731), CSA; CE conform |
Kabelgewicht [g/m] | 55,33 |
Material (Leiter) | Cu-Litze, blank |
Widerstand (Leiter) | max. 26 Ω/km (20 °C) |
Einzeldraht-Ø (Leiter) | 0.15 mm |
Aufbau (Leiter) | 42× 0.15 mm (Litzenklasse 6) |
Querschnitt (Leiter) | 3× 0.75 mm² |
Betriebsspannung | 24 V AC ±20% / DC ±25% |
AWG | ähnlich AWG 18 |
Material (Aderisolierung) | PVC |
Materialeigenschaften (Aderisolierung) | FCKW-, cadmium-, silikon- und bleifrei |
Shore-Härte (Aderisolierung) | 43 ±5 D |
Ader-Ø inkl. Isolierung | 1.8 mm ±5% |
Adernfarbe/Nummerierung | sw nummeriert, gnge längsgestreift |
Verseilverbund | 3 Adern verseilt |
Schirmung | nein |
Material (Mantel) | PUR/PVC |
Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
Bemessungsstoßspannung | 0.8 kV |
Shore-Härte (Mantel) | 80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel) |
Außen-Ø (Mantel) | 5.9 mm ±5% |
Farbe (Mantel) | schwarz |
chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit |
Nennspannung | UL 300 V AC |
Prüfspannung | 2000 V AC |
Strombelastbarkeit | nach DIN VDE 0298-4 |
Temperaturbereich (fest) | -30...+80 °C |
Betriebsstrom je Kontakt | max. 4 A |
Temperaturbereich (bewegt) | -5...+80 °C |
Biegeradius (fest) | 10× Außen-Ø |
Biegeradius (bewegt) | 15× Außen-Ø |
Anzahl Biegezyklen (Schleppkette) | max. 2 Mio. (25 °C) |
Verfahrweg (Schleppkette) | max. 5 m (horizontal) |
Verfahrgeschwindigkeit (Schleppkette) | max. 3.3 m/s |
Beschleunigung (Schleppkette) | max. 5 m/s² |
Mantelfarbe | schwarz |
Stromaufnahme | max. 15 mA |
Isolierstoffgruppe | IEC 60664-1, category I |
Seite 1 Anschluss: | Bauform A (18 mm) |
Seite 2 Anschluss: | freies Leitungsende |
Seite 1 Polzahl: | 3 |
Produktfamilie: | Industrie Standard |
Anwendung: | Sensor-/Aktor-Leitung |
Funktionen: | LED, ungeschirmt |
Typ: | Buchse |
Umgebungsbedingungen: | Schleppkettentauglich |
Zulassungen: | cCSAus |
Kabeltyp: | PUR/PVC |
Leitungslänge: | 10,00 m |
Mantelfarbe: | schwarz |
Weiterführende Links zu "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Eigenschaften: "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Seite 1 Anschluss: | Bauform A (18 mm) |
Seite 2 Anschluss: | freies Leitungsende |
Seite 1 Polzahl: | 3 |
Produktfamilie: | Industrie Standard |
Anwendung: | Sensor-/Aktor-Leitung |
Funktionen: | LED, ungeschirmt |
Typ: | Buchse |
Umgebungsbedingungen: | Schleppkettentauglich |
Zulassungen: | cCSAus |
Kabeltyp: | PUR/PVC |
Leitungslänge: | 10,00 m |
Mantelfarbe: | schwarz |
