MSUD Ventilst. BF C 8 mm mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-80021-6560300

PUR-JZ 3x0,75 schw roboter+schleppk. 3m

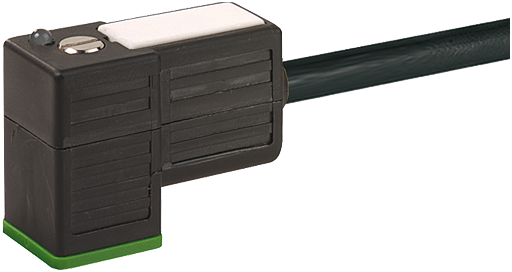

MSUD Ventilst. BF C 8 mm mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
20,70 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €20,70 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-80021-6560300
  • 4048879499743
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Gehäuse Kunststoff, schwarz (grau auf Anfrage)... mehr

Produktbeschreibung zu "MSUD Ventilst. BF C 8 mm mit freiem Leitungsende"
Herstellernummer: 7000-80021-6560300

MSUDBauform C (8 mm)24 V AC ±20% / DC ±25%LED und Schutzbeschaltung
Produktinformationen "MSUD Ventilst. BF C 8 mm mit freiem Leitungsende"
Technische Daten
cCSAus
GehäuseKunststoff, schwarz (grau auf Anfrage)
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPP (sw num, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø5.2 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Bauform80021
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung656
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]48,40
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
AWGähnlich AWG 18
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)58 ±3 D
Ader-Ø inkl. Isolierung1.7 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Betriebsspannung24 V AC ±20% / DC ±25%
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)5.2 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Nennspannung300 V AC
Prüfspannung2500 V AC
Betriebsstrom je Kontaktmax. 4 A
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±360°/m
Abschaltspitzemax. 55 V
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Abfallverzögerungszeitmax. 20 ms
Verriegelung der SteckplätzeM2.5 (empf. Anzugsdrehmoment 0.4 Nm)
Seite 1 Anschluss: Bauform C (8 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 3,00 m
Mantelfarbe: schwarz
