MSUD Ventilst. BF C 8 mm mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-80061-0360500

PUR-JZ 3x0,75 gelb UL, CSA + schleppk. 5m

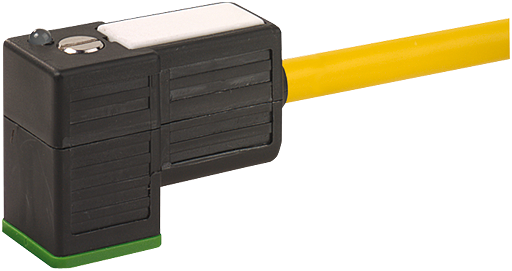

MSUD Ventilst. BF C 8 mm mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
17,75 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €17,75 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-80061-0360500
  • 4048879132664
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus LED -Anzeige nein Verriegelung der Steckplätze M2.5... mehr

Produktbeschreibung zu "MSUD Ventilst. BF C 8 mm mit freiem Leitungsende"
Herstellernummer: 7000-80061-0360500

MSUDBauform C (8 mm)0...230 V AC/DCohne Bauteile3-polig
Produktinformationen "MSUD Ventilst. BF C 8 mm mit freiem Leitungsende"
Technische Daten
cCSAus
LED-Anzeigenein
Verriegelung der SteckplätzeM2.5 (empf. Anzugsdrehmoment 0.4 Nm)
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
MaterialPBT
GehäuseKunststoff, schwarz (grau auf Anfrage)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Ag
Verschmutzungsgrad3
Abmantellänge50 mm
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform80061
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPP (sw num, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø5.9 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung036
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]56,10
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
AWGähnlich AWG 18
Betriebsspannungmax. 230 V AC/DC
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.85 mm ±5%
Farbe (Mantel)gelb
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Bemessungsstoßspannung4.0 kV
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)5.9 mm ±5%
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Betriebsstrom je Kontaktmax. 6 A
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Polzahl4
Mantelfarbegelb
IsolierstoffgruppeIEC 60664-1, category I
Seite 1 Anschluss: Bauform C (8 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne Bauteile, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 5,00 m
Mantelfarbe: gelb
