MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende
von Murrelektronik
Herstellernummer: 7000-94021-6260100

PUR-JZ 3x0,75 schwarz 1m

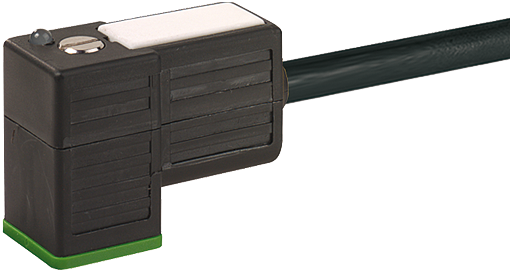

MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 8,97 € *
ab 20 8,80 € *
ab 50 8,53 € *
ab 100 8,08 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €8,97 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-94021-6260100
  • 4048879297530
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Schutzart IP67 in gestecktem und verschraubtem Zustand (EN... mehr
"MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende"
Technische Daten
cCSAus
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
GehäuseKunststoff, schwarz (grau auf Anfrage)
Bemessungsstoßspannung0.8 kV
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPVC (sw, num, gnge)
Schleppkettenwerte2 Mio.
Material (Mantel)PUR/PVC (UL/CSA)
Außen-Ø5.9 mm ±5%
Biegeradius (bewegt)15× Außen-Ø
Bauform94021
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung626
Kabeltyp2 (PUR/PVC)
Zulassung (Kabel)UL (AWM-Style 20549/1731), CSA; CE conform
Kabelgewicht [g/m]55,33
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
AWGähnlich AWG 18
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)43 ±5 D
Ader-Ø inkl. Isolierung1.8 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Schirmungnein
Betriebsspannung24 V AC ±20% / DC ±25%
Material (Mantel)PUR/PVC
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel)
Außen-Ø (Mantel)5.9 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
NennspannungUL 300 V AC
Prüfspannung2000 V AC
Betriebsstrom je Kontaktmax. 4 A
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)10× Außen-Ø
Biegeradius (bewegt)15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Abschaltspitzemax. 55 V
Mantelfarbeschwarz
Abfallverzögerungszeitmax. 20 ms
Verriegelung der SteckplätzeM3 (empf. Anzugsdrehmoment 0.4 Nm)
Seite 1 Anschluss: Bauform CI (9.4 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR/PVC
Leitungslänge: 1,00 m
Mantelfarbe: schwarz
Eigenschaften: "MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende"
Seite 1 Anschluss: Bauform CI (9.4 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: Schleppkettentauglich
Zulassungen: cCSAus
Kabeltyp: PUR/PVC
Leitungslänge: 1,00 m
Mantelfarbe: schwarz
