MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende
von Murrelektronik
Herstellernummer: 7000-94021-6360100

PUR-JZ 3x0,75 schwarz UL, CSA + schleppk. 1m

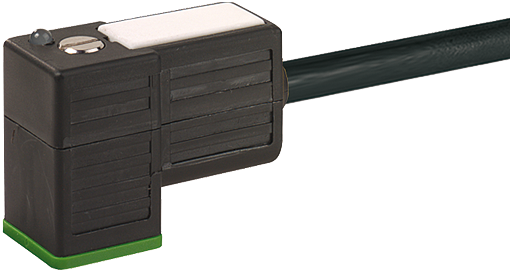

MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 9,51 € *
ab 20 9,33 € *
ab 50 9,04 € *
ab 100 8,56 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-5 Arbeitstagen***

Gesamtpreis:  €9,51 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-94021-6360100
  • 4048879319638
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Schutzart IP67 in gestecktem und verschraubtem Zustand (EN... mehr
"MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende"
Technische Daten
cCSAus
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)
GehäuseKunststoff, schwarz (grau auf Anfrage)
Bemessungsstoßspannung0.8 kV
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPP (sw num, gnge)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø5.9 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Bauform94021
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung636
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]56,10
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
AWGähnlich AWG 18
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.85 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Schirmungnein
Betriebsspannung24 V AC ±20% / DC ±25%
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)5.9 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Betriebsstrom je Kontaktmax. 4 A
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Abschaltspitzemax. 55 V
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Abfallverzögerungszeitmax. 20 ms
Verriegelung der SteckplätzeM3 (empf. Anzugsdrehmoment 0.4 Nm)
Seite 1 Anschluss: Bauform CI (9.4 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 1,00 m
Mantelfarbe: schwarz
Eigenschaften: "MSUD Ventilst. BF CI 9,4 mm, freies Leitungsende"
Seite 1 Anschluss: Bauform CI (9.4 mm)
Seite 2 Anschluss: freies Leitungsende
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 1,00 m
Mantelfarbe: schwarz
