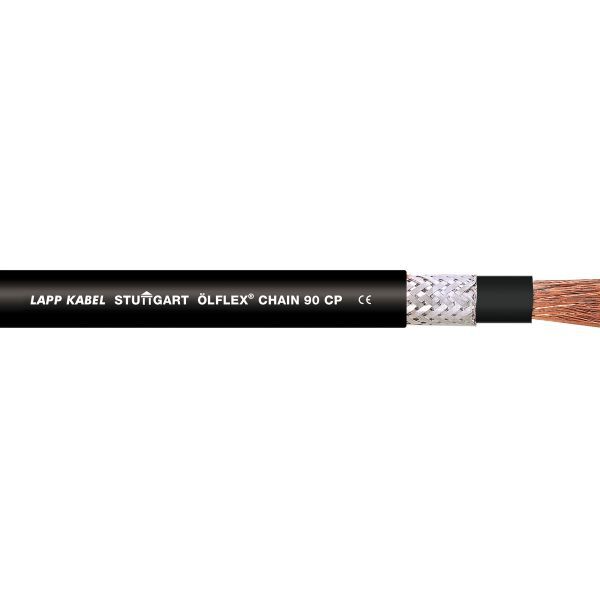

1026559 | ÖLFLEX CHAIN 90 CP 1X50

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

2.112,00 € *

zzgl. MwSt. zzgl. Versandkosten

zzgl. 20,00 € Schnittkosten

Artikel-Nr.: SC-1220-1026559
EAN: 4044777318353
Zolltarifnummer: 85444995
Ursprungsland: DE

Nutzen Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem... mehr

Menü schließen

Produktinformationen "ÖLFLEX CHAIN 90 CP 1X50"

Nutzen

Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
Unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
Kapazitätsarme Aderisolation für lange Übertragungswege.
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
Ausgesprochen witterungsbeständig mit Einsatzmöglichkeit in breitem Temperaturbereich.
Hochflexibler Leitungsaufbau bedingt maximale Produktperformance.
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Langlebiger Schleppketteneinsatz bei langen Verfahrwegen oder hohen Beschleunigungen (LAPP-Performanceklasse "Extended Line"). Dadurch erzielte längere Instandhaltungszyklen sparen Kosten und steigern die Effizienz von Maschinen.
Halogenfreie, flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung im Brandfall.

Anwendungsgebiete

Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Für den Außenbereich geeignet.
PUR-Außenmantel hält hohen mechanischen Belastungen stand.
Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen.
Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet.
Flexibler Einsatz bei bis zu ‑35 °C möglich.
Für Anwendungen, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Leitungen schwierig ist.

Außenmantelfarbe:	schwarz
Isolationsfarbe:	schwarz
Maximale Biegezyklen:	10000000
Maximale Beschleunigung:	50 m/s²
Für Dauerbiegung:	ja
DNV zertifiziert:	ja
Adhäsionsarme Manteloberfläche:	ja
Bemessungsspannung:	1000 V AC rms nach cRU AWM1000 V AC rms nach UL AWM
UL AWM Zertifizierung:	11624 nach UL 758 (e-file number
cUR Zertifizierung:	AWM II A nach CSA C22.2 No. 210 (e-file number
Maximale Geschwindigkeit gleitend:	5 m/s
cUR recognized:	ja
Anzahl Adern:	1
Kapazitätsarm:	ja
Außenmantelfarbe RAL Ton:	RAL 9005
Torsion:	Bei +/- 150 °/m und min. 5 °C bis zu 5000 TorsionszyklenBei +/- 150 °/m und min. -40 °C bis zu 2000 Torsionszyklen
Ozonbeständig nach:	EN 50396, Methode B
Ozonbeständig:	ja
Maximale Geschwindigkeit freitragend:	10 m/s
Maximaler Verfahrweg:	100 m
Minimaler Biegeradius in mm, gelegentlich bewegt:	126.0 mm
UV-beständig nach:	DIN EN ISO 4892-2 Methode AEN 50618EN 50620
Kupferzahl (lb):	3706.900 lb/10,000 ft
Kupferzahl:	551.700 kg/km
Gewicht:	610 kg/km
Temperatur, gelegentlich bewegt:	bis 80 °C nach CSA AWM-35 °C bis 80 °C nach IEC bis 80 °C nach UL AWM
Temperatur, dynamisch dauerbewegt:	bis 80 °C nach CSA AWM-35 °C bis 80 °C nach IEC bis 80 °C nach UL AWM
DNV-Zertifikatsnummer:	TAE000047B
Flammwidrigkeit nach:	IEC 60332-1-2IEC 60332-3-24UL VW-1CSA FT1
Temperatur, fest verlegt:	bis 80 °C nach UL AWM-50 °C bis 80 °C nach IEC bis 80 °C nach CSA AWM
Minimaler Biegeradius, dynamisch dauerbewegt:	7,5 x Außendurchmesser
Leitungsabmessung:	1X50
Produkttyp:	Einaderleitung
Minimaler Biegeradius, festverlegt:	3 x Außendurchmesser
Einsatzgebiet:	Schleppketteflexibelfeste Verlegung
Minimaler Biegeradius in mm, dynamisch dauerbewegt:	126.0 mm
Produktrelevante Anmerkungen:	Bei Einsatz in Schleppketten
Performance-Klasse:	Extended-Line
Minimaler Biegeradius, gelegentlich bewegt:	7,5 x Außendurchmesser
Nennaussendurchmesser:	16.8 mm
Prüfspannung:	2.5 kV
CE gekennzeichnet:	ja
Nennwerte:	Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie - soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
CSA zertifiziert:	nein
Leiternennquerschnitt (mm2):	50 mm²
Minimaler Biegeradius in mm, festverlegt:	50.4 mm
Leitermaterial:	blankes Kupfer
VDE zertifiziert:	nein
UoM:	true
UKCA gekennzeichnet:	ja
Nennspannung:	U₀/U
UL listed:	nein
Marke:	ÖLFLEX®
Leitungsform:	rund
Für Torsionsbelastung:	ja
Flammwidrigkeit nach UN/ECE-R118 getestet:	nein
Flammwidrig:	ja
Einschließlich Schutzleiter:	nein
EAC zertifiziert:	Ja
Chemisch beständig:	ja
cUL listed:	nein
Ölbeständig:	ja
Witterungsbeständig:	ja
UV-beständig:	ja
PWIS-frei:	nein
Leiteraufbau:	IEC 60228 Klasse 6
Halogenfreiheit nach:	VDE 0472-815
Halogenfrei:	ja
Grundmaterial der Aderisolation, Kurzform:	TPE
Grundmaterial der Aderisolation:	Thermoplastische Elastomere
Ölbeständigkeit nach:	EN 50363-10-2
Strombelastbarkeit nach:	VDE 0298-4
EAC Zertifizierungsnummer:	ЕАЭС RU С-DE.АЮ64.В.00091/19
Hydrolysebeständig:	ja
Grundmaterial des Außenmantels, Kurzform:	PUR
Grundmaterial des Außenmantels:	Polyurethan
Leiternennquerschnitt (AWG):	1 AWG
Geschirmt:	ja
Art des Gesamtschirm:	verzinntes Kupfergeflecht
UL recognized:	ja
Führender Leiterquerschnitt:	mm²
Top 5:	Einaderleitung 1X50 Extended-Line U₀/U
