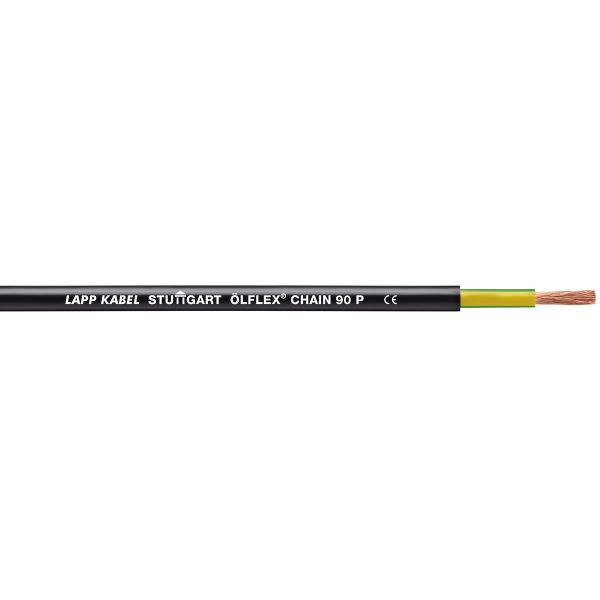

1026523 | ÖLFLEX CHAIN 90 P 1G16

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

5,97 € *

zzgl. MwSt. zzgl. Versandkosten

zzgl. 20,00 € Schnittkosten

Artikel-Nr.: SC-1220-1026523
EAN: 4044777318094
Zolltarifnummer: 85444995
Ursprungsland: DE

Nutzen Betriebsspannung von 1000 V nach UL für Nordamerika zulässig. Unempfindliches Produkt,... mehr

Menü schließen

Produktinformationen "ÖLFLEX CHAIN 90 P 1G16"

Nutzen

Betriebsspannung von 1000 V nach UL für Nordamerika zulässig.
Unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
Kapazitätsarme Aderisolation für lange Übertragungswege.
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
Ausgesprochen witterungsbeständig mit Einsatzmöglichkeit in breitem Temperaturbereich.
DNV-GL-Zulassung für maritimen Einsatz.
Hochflexibler Leitungsaufbau bedingt maximale Produktperformance.
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Langlebiger Schleppketteneinsatz bei langen Verfahrwegen oder hohen Beschleunigungen (LAPP-Performanceklasse "Extended Line"). Dadurch erzielte längere Instandhaltungszyklen sparen Kosten und steigern die Effizienz von Maschinen.
Halogenfreie, flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung im Brandfall.

Anwendungsgebiete

Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Für den Außenbereich geeignet.
PUR-Außenmantel hält hohen mechanischen Belastungen stand.
Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen.
Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet.
Flexibler Einsatz bei bis zu ‑35 °C möglich.
Für Anwendungen, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Leitungen schwierig ist.

Außenmantelfarbe:	schwarz
Bemessungsspannung:	1000 V AC rms nach cRU AWM1000 V AC rms nach UL AWM
Maximale Geschwindigkeit freitragend:	10 m/s
Maximale Biegezyklen:	10000000
Maximale Beschleunigung:	50 m/s²
Für Dauerbiegung:	ja
DNV zertifiziert:	ja
Adhäsionsarme Manteloberfläche:	ja
cUR Zertifizierung:	AWM II B nach CSA C22.2 No. 210 (e-file number
UL AWM Zertifizierung:	11624 nach UL 758 (e-file number
Maximaler Verfahrweg:	100 m
cUR recognized:	ja
Anzahl Adern:	1
Minimaler Biegeradius in mm, gelegentlich bewegt:	79.5 mm
Kapazitätsarm:	ja
Außenmantelfarbe RAL Ton:	RAL 9005
Kupferzahl:	153.600 kg/km
Torsion:	Bei +/- 150 °/m und min. 5 °C bis zu 5000 TorsionszyklenBei +/- 150 °/m und min. -40 °C bis zu 2000 Torsionszyklen
Maximale Geschwindigkeit gleitend:	5 m/s
Minimaler Biegeradius, dynamisch dauerbewegt:	7,5 x Außendurchmesser
Ozonbeständig:	ja
Temperatur, fest verlegt:	bis 80 °C nach UL AWM-50 °C bis 80 °C nach IEC bis 80 °C nach CSA AWM
Kupferzahl (lb):	1032.100 lb/10,000 ft
Temperatur, dynamisch dauerbewegt:	bis 80 °C nach CSA AWM bis 80 °C nach UL AWM-35 °C bis 80 °C nach IEC
UV-beständig nach:	DIN EN ISO 4892-2 Methode AEN 50618EN 50620
Temperatur, gelegentlich bewegt:	-35 °C bis 80 °C nach IEC bis 80 °C nach UL AWM bis 80 °C nach CSA AWM
Flammwidrigkeit nach:	IEC 60332-1-2IEC 60332-3-25UL VW-1CSA FT1
DNV-Zertifikatsnummer:	TAE000047C
Minimaler Biegeradius in mm, festverlegt:	31.8 mm
Leitungsabmessung:	1G16
Minimaler Biegeradius, gelegentlich bewegt:	7,5 x Außendurchmesser
Produkttyp:	Einaderleitung
Minimaler Biegeradius, festverlegt:	3 x Außendurchmesser
Markenschutz:	DESINA - Dezentralisierte und standardisierte Installationstechnik für Werkzeugmaschinen und Produktionssysteme.
Isolationsfarbe:	grün-gelb
Einsatzgebiet:	Schleppketteflexibelfeste Verlegung
Minimaler Biegeradius in mm, dynamisch dauerbewegt:	79.5 mm
Produktrelevante Anmerkungen:	Bei Einsatz in Schleppketten
Performance-Klasse:	Extended-Line
Ozonbeständig nach:	EN 50396, Methode B
Witterungsbeständig:	ja
CE gekennzeichnet:	ja
Nennwerte:	Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie - soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
Nennaussendurchmesser:	10.6 mm
Gewicht:	205 kg/km
Einschließlich Schutzleiter:	ja
VDE zertifiziert:	nein
UoM:	true
UKCA gekennzeichnet:	ja
Prüfspannung:	4 kV
Nennspannung:	U₀/U
Leiternennquerschnitt (mm2):	16 mm²
Marke:	ÖLFLEX®
Leitungsform:	rund
Geschirmt:	nein
Für Torsionsbelastung:	ja
Flammwidrigkeit nach UN/ECE-R118 getestet:	nein
Flammwidrig:	ja
EAC zertifiziert:	Ja
Chemisch beständig:	ja
Leitermaterial:	blankes Kupfer
CSA zertifiziert:	nein
PWIS-frei:	nein
Strombelastbarkeit nach:	VDE 0298-4
Leiteraufbau:	IEC 60228 Klasse 6
Halogenfreiheit nach:	VDE 0472-815
Halogenfrei:	ja
Grundmaterial der Aderisolation, Kurzform:	TPE
Grundmaterial der Aderisolation:	Thermoplastische Elastomere
Ölbeständigkeit nach:	EN 50363-10-2
UV-beständig:	ja
Hydrolysebeständig:	ja
cUL listed:	nein
Grundmaterial des Außenmantels, Kurzform:	PUR
Grundmaterial des Außenmantels:	Polyurethan
Leiternennquerschnitt (AWG):	6 AWG
UL recognized:	ja
Führender Leiterquerschnitt:	mm²
EAC Zertifizierungsnummer:	ЕАЭС RU С-DE.АЮ64.В.00091/19
Ölbeständig:	ja
UL listed:	nein
Top 5:	Einaderleitung 1G16 grün-gelb Extended-Line U₀/U
