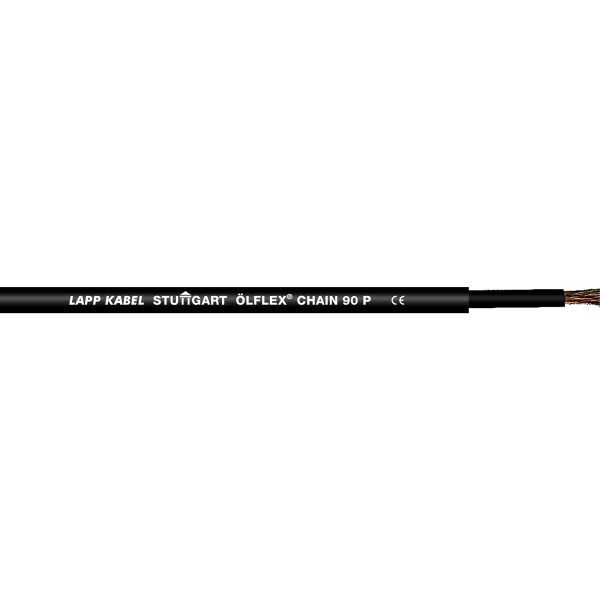

1026534 | ÖLFLEX CHAIN 90 P 1X95

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

28,81 € *

zzgl. MwSt. zzgl. Versandkosten

zzgl. 20,00 € Schnittkosten

Artikel-Nr.: SC-1220-1026534
EAN: 4044777318209
Zolltarifnummer: 85444995
Ursprungsland: DE

Nutzen Betriebsspannung von 1000 V nach UL für Nordamerika zulässig. Unempfindliches Produkt,... mehr

Menü schließen

Produktinformationen "ÖLFLEX CHAIN 90 P 1X95"

Nutzen

Betriebsspannung von 1000 V nach UL für Nordamerika zulässig.
Unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
Kapazitätsarme Aderisolation für lange Übertragungswege.
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
Ausgesprochen witterungsbeständig mit Einsatzmöglichkeit in breitem Temperaturbereich.
DNV-GL-Zulassung für maritimen Einsatz.
Hochflexibler Leitungsaufbau bedingt maximale Produktperformance.
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Langlebiger Schleppketteneinsatz bei langen Verfahrwegen oder hohen Beschleunigungen (LAPP-Performanceklasse "Extended Line"). Dadurch erzielte längere Instandhaltungszyklen sparen Kosten und steigern die Effizienz von Maschinen.
Halogenfreie, flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung im Brandfall.

Anwendungsgebiete

Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Für den Außenbereich geeignet.
PUR-Außenmantel hält hohen mechanischen Belastungen stand.
Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen.
Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet.
Flexibler Einsatz bei bis zu ‑35 °C möglich.
Für Anwendungen, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Leitungen schwierig ist.

Außenmantelfarbe:	schwarz
Leitungsabmessung:	1X95
Maximale Geschwindigkeit gleitend:	5 m/s
Maximale Geschwindigkeit freitragend:	10 m/s
Maximale Biegezyklen:	10000000
Maximale Beschleunigung:	50 m/s²
Für Dauerbiegung:	ja
DNV zertifiziert:	ja
Adhäsionsarme Manteloberfläche:	ja
cUR Zertifizierung:	AWM II B nach CSA C22.2 No. 210 (e-file number
Minimaler Biegeradius, dynamisch dauerbewegt:	7,5 x Außendurchmesser
Bemessungsspannung:	1000 V AC rms nach cRU AWM1000 V AC rms nach UL AWM
UL AWM Zertifizierung:	11624 nach UL 758 (e-file number
Isolationsfarbe:	schwarz
cUR recognized:	ja
Anzahl Adern:	1
Kapazitätsarm:	ja
Außenmantelfarbe RAL Ton:	RAL 9005
Maximaler Verfahrweg:	100 m
Minimaler Biegeradius, gelegentlich bewegt:	7,5 x Außendurchmesser
Torsion:	Bei +/- 150 °/m und min. 5 °C bis zu 5000 TorsionszyklenBei +/- 150 °/m und min. -40 °C bis zu 2000 Torsionszyklen
Temperatur, gelegentlich bewegt:	-35 °C bis 80 °C nach IEC bis 80 °C nach UL AWM bis 80 °C nach CSA AWM
Minimaler Biegeradius in mm, gelegentlich bewegt:	149.3 mm
Minimaler Biegeradius in mm, festverlegt:	59.7 mm
Minimaler Biegeradius in mm, dynamisch dauerbewegt:	149.3 mm
Gewicht:	998 kg/km
Flammwidrigkeit nach:	IEC 60332-1-2IEC 60332-3-24UL VW-1CSA FT1
Temperatur, dynamisch dauerbewegt:	bis 80 °C nach CSA AWM bis 80 °C nach UL AWM-35 °C bis 80 °C nach IEC
UV-beständig nach:	DIN EN ISO 4892-2 Methode AEN 50618EN 50620
DNV-Zertifikatsnummer:	TAE000047C
Performance-Klasse:	Extended-Line
Temperatur, fest verlegt:	bis 80 °C nach UL AWM-50 °C bis 80 °C nach IEC bis 80 °C nach CSA AWM
Kupferzahl (lb):	6127.700 lb/10,000 ft
Kupferzahl:	912.000 kg/km
Produkttyp:	Einaderleitung
Minimaler Biegeradius, festverlegt:	3 x Außendurchmesser
Markenschutz:	DESINA - Dezentralisierte und standardisierte Installationstechnik für Werkzeugmaschinen und Produktionssysteme.
Einsatzgebiet:	Schleppketteflexibelfeste Verlegung
Produktrelevante Anmerkungen:	Bei Einsatz in Schleppketten
Nennaussendurchmesser:	19.9 mm
Ozonbeständig nach:	EN 50396, Methode B
CE gekennzeichnet:	ja
Nennspannung:	U₀/U
Leiternennquerschnitt (mm2):	95 mm²
Leitermaterial:	blankes Kupfer
VDE zertifiziert:	nein
UoM:	true
UKCA gekennzeichnet:	ja
Prüfspannung:	4 kV
Nennwerte:	Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie - soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
Marke:	ÖLFLEX®
cUL listed:	nein
Leitungsform:	rund
Geschirmt:	nein
Für Torsionsbelastung:	ja
Flammwidrigkeit nach UN/ECE-R118 getestet:	nein
Flammwidrig:	ja
Einschließlich Schutzleiter:	nein
EAC zertifiziert:	Ja
Chemisch beständig:	ja
CSA zertifiziert:	nein
UL listed:	nein
Ozonbeständig:	ja
Ölbeständigkeit nach:	EN 50363-10-2
Witterungsbeständig:	ja
PWIS-frei:	nein
Leiteraufbau:	IEC 60228 Klasse 6
Halogenfreiheit nach:	VDE 0472-815
Halogenfrei:	ja
Grundmaterial der Aderisolation, Kurzform:	TPE
Grundmaterial der Aderisolation:	Thermoplastische Elastomere
UV-beständig:	ja
Ölbeständig:	ja
Strombelastbarkeit nach:	VDE 0298-4
Hydrolysebeständig:	ja
Grundmaterial des Außenmantels, Kurzform:	PUR
Grundmaterial des Außenmantels:	Polyurethan
Leiternennquerschnitt (AWG):	3/0 AWG
UL recognized:	ja
Führender Leiterquerschnitt:	mm²
EAC Zertifizierungsnummer:	ЕАЭС RU С-DE.АЮ64.В.00091/19
Top 5:	Einaderleitung 1X95 schwarz Extended-Line U₀/U
