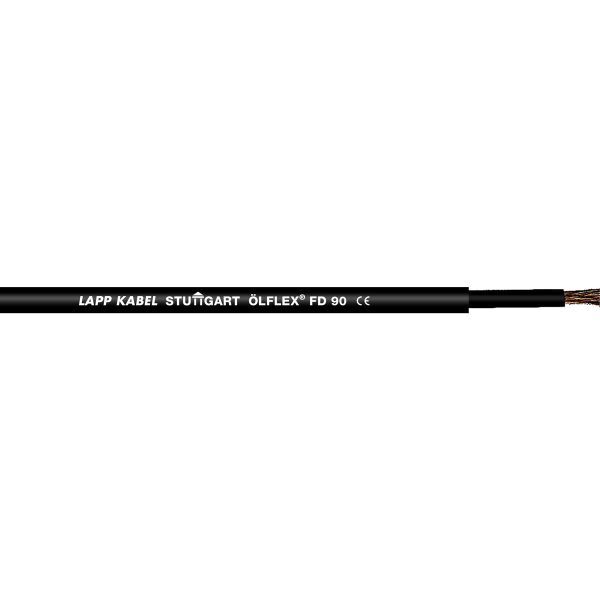

0026604 | ÖLFLEX FD 90 1X16

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

5,03 € *

zzgl. MwSt. zzgl. Versandkosten

zzgl. 20,00 € Schnittkosten

Artikel-Nr.: SC-1220-0026604
EAN: 4044773035162
Zolltarifnummer: 85444995
Ursprungsland: DE

Nutzen Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten... mehr

Menü schließen

Produktinformationen "ÖLFLEX FD 90 1X16"

Nutzen

Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten Beschleunigungen (LAPP-Performanceklasse "Core Line").
Hochflexibler Leitungsaufbau bedingt sehr gute Produktperformance.
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.

Anwendungsgebiete

Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
Für mittlere mechanische Beanspruchung geeignet.
Speziell ausgelegt für Energiestromkreise frequenzumrichterbetriebener Servomotoren.
Für Stromkreise, die aufgrund der Installation eine höhere Nennspannung benötigen.
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und erhöht ölbeständig.
Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Auch zur festen Verdrahtung im Schaltschrank bzw. in Anwendungen geeignet, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Leitungen schwierig ist.
Einsetzbar in trockenen, feuchten und nassen Räumen.

Außenmantelfarbe:	schwarz
Minimaler Biegeradius, dynamisch dauerbewegt:	7,5 x Außendurchmesser
Maximale Biegezyklen:	7000000
Maximale Beschleunigung:	20 m/s²
Bemessungsspannung:	1000 V AC rms nach CSA AWM1000 V AC rms nach UL AWM
Leitungsabmessung:	1X16
Produktrelevante Anmerkungen:	Bei Einsatz in Schleppketten
Minimaler Biegeradius, gelegentlich bewegt:	7,5 x Außendurchmesser
Maximale Geschwindigkeit gleitend:	5 m/s
Performance-Klasse:	Core-Line
Maximale Geschwindigkeit freitragend:	10 m/s
Für Dauerbiegung:	ja
Adhäsionsarme Manteloberfläche:	ja
Isolationsfarbe:	schwarz
Anzahl Adern:	1
Außenmantelfarbe RAL Ton:	RAL 9005
Maximaler Verfahrweg:	20 m
Einsatzgebiet:	Schleppketteflexibelfeste Verlegung
Leiteraufbau:	IEC 60228 Klasse 6
Temperatur, fest verlegt:	bis 90 °C nach CSA AWM-40 °C bis 80 °C nach IEC bis 90 °C nach UL AWM
Minimaler Biegeradius in mm, gelegentlich bewegt:	78.8 mm
Minimaler Biegeradius in mm, festverlegt:	31.5 mm
Minimaler Biegeradius in mm, dynamisch dauerbewegt:	78.8 mm
Kupferzahl (lb):	1032.030 lb/10,000 ft
Gewicht:	240 kg/km
Temperatur, gelegentlich bewegt:	-5 °C bis 70 °C nach IEC-5 °C bis 90 °C nach CSA AWM-5 °C bis 90 °C nach UL AWM
Temperatur, dynamisch dauerbewegt:	-5 °C bis 70 °C nach IEC-5 °C bis 90 °C nach CSA AWM-5 °C bis 90 °C nach UL AWM
Flammwidrigkeit nach:	IEC 60332-1-2UL VW-1UL FT2CSA FT1
CSA Zertifizierung:	AWM II A nach CSA C22.2 No. 210AWM I B nach CSA C22.2 No. 210AWM I A nach CSA C22.2 No. 210AWM II B nach CSA C22.2 No. 210
UV-beständig nach:	EN ISO 4892-2, Methode A (Farbänderung zulässig)EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet)
UL AWM Zertifizierung:	10107 nach UL 758 (e-file number
Produkttyp:	Einaderleitung
Minimaler Biegeradius, festverlegt:	3 x Außendurchmesser
Markenschutz:	DESINA - Dezentralisierte und standardisierte Installationstechnik für Werkzeugmaschinen und Produktionssysteme.
Kupferzahl:	153.600 kg/km
UV-beständig:	ja
CE gekennzeichnet:	ja
Grundmaterial des Außenmantels:	Polyvinylchlorid
Nennwerte:	Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie - soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
Nennspannung:	U₀/U
Marke:	ÖLFLEX®
Leitungsform:	rund
Halogenfrei:	nein
Grundmaterial des Außenmantels, Kurzform:	PVC
Grundmaterial der Aderisolation, Kurzform:	PVC
PWIS-frei:	ja
Grundmaterial der Aderisolation:	Polyvinylchlorid
Geschirmt:	nein
Flammwidrigkeit nach UN/ECE-R118 getestet:	nein
Flammwidrig:	ja
Einschließlich Schutzleiter:	nein
EAC zertifiziert:	Ja
Prüfspannung:	4 kV
SAP Product Owner:	U.I. LAPP GMBH
Strombelastbarkeit nach:	VDE 0298-4
Ölbeständig:	ja
Leiternennquerschnitt (AWG):	6 AWG
UL recognized:	ja
Führender Leiterquerschnitt:	mm²
CSA zertifiziert:	ja
EAC Zertifizierungsnummer:	ЕАЭС RU С-DE.АЮ64.В.00091/19
Ölbeständigkeit nach:	EN 50363-4-1
UL listed:	nein
UKCA gekennzeichnet:	ja
Für Torsionsbelastung:	nein
cUR recognized:	nein
cUL listed:	nein
Leiternennquerschnitt (mm2):	16 mm²
Leitermaterial:	blankes Kupfer
Nennaussendurchmesser:	10.5 mm
UoM:	true
Top 5:	Einaderleitung 1X16 schwarz Core-Line U₀/U
