ÖLFLEX FD 90 CY 1X70
von Lapp
Herstellernummer: 0026661
Einaderleitung; 1X70; Core-Line; U0/U: 0,6 / 1 kV; PVC; Geschirmt; UL recognized; Schleppkette

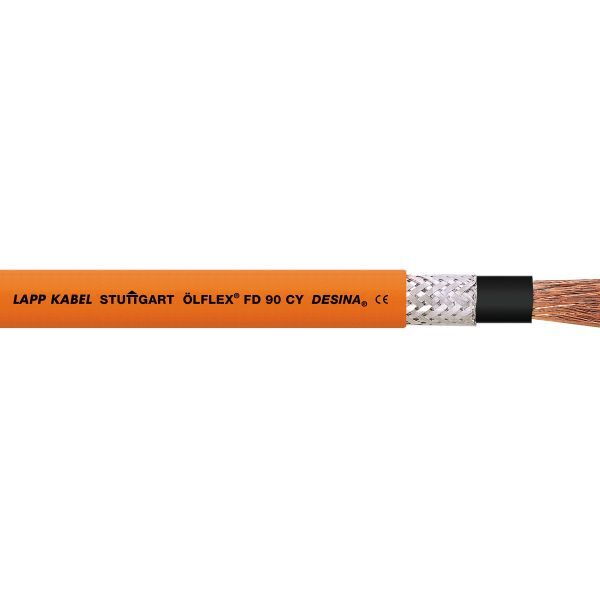

Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
22,29 € *
zzgl. MwSt. zzgl. Versandkosten
zzgl. 20,00 € Schnittkosten
Sparen Sie die 20€ Schnittkosten und wählen Sie nicht den individuellen Längenzuschnitt bei der Aufmachung.
- Artikel-Nr.: SC-1220-0026661
- EAN: 4044773033793
- Zolltarifnummer: 85444995
- Ursprungsland: DE
Nutzen Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten... mehr
Produktinformationen "ÖLFLEX FD 90 CY 1X70"
Nutzen
Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten Beschleunigungen (LAPP-Performanceklasse "Core Line").Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
Hochflexibler Leitungsaufbau bedingt sehr gute Produktperformance.
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsgebiete
Für mittlere mechanische Beanspruchung geeignet.Speziell ausgelegt für Energiestromkreise frequenzumrichterbetriebener Servomotoren.
Für Stromkreise, die aufgrund der Installation eine höhere Nennspannung benötigen.
Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Auch zur festen Verdrahtung im Schaltschrank bzw. in Anwendungen geeignet, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Leitungen schwierig ist.
Einsetzbar in trockenen, feuchten und nassen Räumen.
| Außenmantelfarbe: | orange |
| Leitungsabmessung: | 1X70 |
| Minimaler Biegeradius, gelegentlich bewegt: | 7,5 x Außendurchmesser |
| Minimaler Biegeradius, dynamisch dauerbewegt: | 7,5 x Außendurchmesser |
| Maximale Geschwindigkeit gleitend: | 5 m/s |
| Maximale Geschwindigkeit freitragend: | 10 m/s |
| Für Dauerbiegung: | ja |
| Adhäsionsarme Manteloberfläche: | ja |
| Bemessungsspannung: | 1000 V AC rms nach cRU AWM1000 V AC rms nach UL AWM |
| Maximale Beschleunigung: | 20 m/s² |
| Isolationsfarbe: | schwarz |
| Anzahl Adern: | 1 |
| Nennaussendurchmesser: | 19.4 mm |
| Minimaler Biegeradius in mm, gelegentlich bewegt: | 145.5 mm |
| Minimaler Biegeradius in mm, festverlegt: | 58.2 mm |
| Leiteraufbau: | IEC 60228 Klasse 6 |
| Produktrelevante Anmerkungen: | Bei Einsatz in Schleppketten |
| Maximale Biegezyklen: | 7000000 |
| Strombelastbarkeit nach: | VDE 0298-4 |
| Temperatur, fest verlegt: | -40 °C bis 80 °C nach IEC bis 90 °C nach CSA AWM bis 90 °C nach UL AWM |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt: | 145.5 mm |
| Kupferzahl (lb): | 5211.250 lb/10,000 ft |
| Kupferzahl: | 775.600 kg/km |
| Gewicht: | 921 kg/km |
| Temperatur, gelegentlich bewegt: | -5 °C bis 90 °C nach CSA AWM-5 °C bis 90 °C nach UL AWM-5 °C bis 70 °C nach IEC |
| Temperatur, dynamisch dauerbewegt: | -5 °C bis 90 °C nach UL AWM-5 °C bis 70 °C nach IEC-5 °C bis 90 °C nach CSA AWM |
| UL AWM Zertifizierung: | 10107 nach UL 758 (e-file number |
| Maximaler Verfahrweg: | 20 m |
| Produkttyp: | Einaderleitung |
| Minimaler Biegeradius, festverlegt: | 3 x Außendurchmesser |
| Markenschutz: | DESINA - Dezentralisierte und standardisierte Installationstechnik für Werkzeugmaschinen und Produktionssysteme. |
| Flammwidrigkeit nach: | IEC 60332-1-2UL VW-1UL FT2CSA FT1 |
| Einsatzgebiet: | Schleppketteflexibelfeste Verlegung |
| Performance-Klasse: | Core-Line |
| Außenmantelfarbe RAL Ton: | RAL 2003 |
| Leiternennquerschnitt (AWG): | 2/0 AWG |
| CE gekennzeichnet: | ja |
| Grundmaterial des Außenmantels, Kurzform: | PVC |
| Prüfspannung: | 4 kV |
| Nennwerte: | Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie - soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage. |
| Nennspannung: | U0/U |
| Marke: | ÖLFLEX® |
| Leitungsform: | rund |
| Halogenfrei: | nein |
| Grundmaterial des Außenmantels: | Polyvinylchlorid |
| SAP Product Owner: | U.I. LAPP GMBH |
| Grundmaterial der Aderisolation, Kurzform: | PVC |
| Grundmaterial der Aderisolation: | Polyvinylchlorid |
| Flammwidrigkeit nach UN/ECE-R118 getestet: | nein |
| Flammwidrig: | ja |
| Einschließlich Schutzleiter: | nein |
| EAC zertifiziert: | Ja |
| PWIS-frei: | ja |
| UKCA gekennzeichnet: | ja |
| Geschirmt: | ja |
| Ölbeständigkeit nach: | EN 50363-4-1 |
| Art des Gesamtschirm: | verzinntes Kupfergeflecht |
| CSA Zertifizierung: | AWM I A nach CSA C22.2 No. 210AWM II B nach CSA C22.2 No. 210AWM I B nach CSA C22.2 No. 210AWM II A nach CSA C22.2 No. 210 |
| UL recognized: | ja |
| Führender Leiterquerschnitt: | mm² |
| CSA zertifiziert: | ja |
| EAC Zertifizierungsnummer: | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Ölbeständig: | ja |
| UoM: | true |
| UL listed: | nein |
| Für Torsionsbelastung: | nein |
| cUR recognized: | nein |
| cUL listed: | nein |
| Leiternennquerschnitt (mm2): | 70 mm² |
| Leitermaterial: | blankes Kupfer |
| UV-beständig: | nein |
| Top 5: | Einaderleitung 1X70 Core-Line U0/U |
