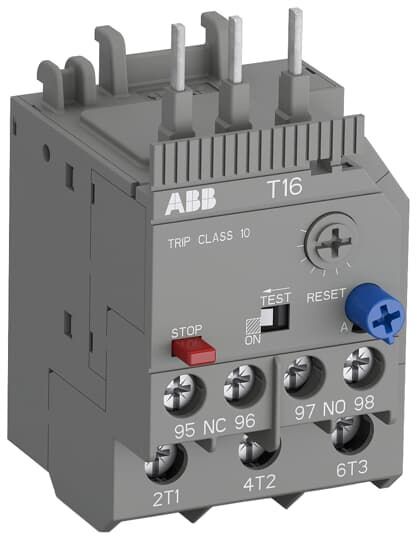

T16-0.17
von ABB
Herstellernummer: 1SAZ711201R1008

T16 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 16 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren. T16 werden normalerweise an Kleinschütze B/BC oder AS-/ASL-Schütze angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes. T16 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich.
