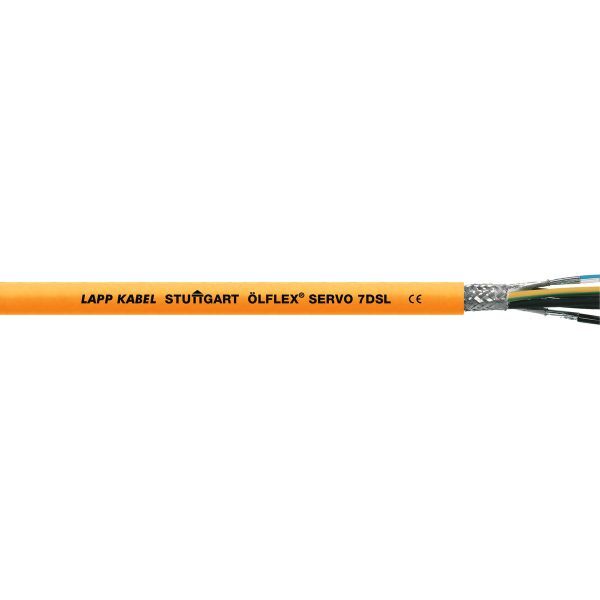

1023295 | ÖLFLEX SERVO 7DSL 4G4+(2x1)+(2x22AWG)

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

8,43 € *

zzgl. MwSt. zzgl. Versandkosten

zzgl. 20,00 € Schnittkosten

Artikel-Nr.: SC-1220-1023295
EAN: 4044776692102
Zolltarifnummer: 85444995
Ursprungsland: QU

Nutzen Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem... mehr

Menü schließen

Produktinformationen "ÖLFLEX SERVO 7DSL 4G4+(2x1)+(2x22AWG)"

Nutzen

Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
Betriebsspannung von 1000 V nach UL für Nordamerika zulässig.
Kapazitätsarme Aderisolation für lange Übertragungswege.
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Platz- und gewichtsparende Hybridleitung für gleichzeitige Energieversorgung, Signal- und Datenübertragung (Einkabeltechnologie).
Kompatibel zu Einkabeltechnologie-Schnittstellen wie bspw. HIPERFACE DSL® und SCS open link.
Geringere Anschlusskosten, bedingt durch weniger Verkabelungsaufwand und schnelle Installation weniger Komponenten.
Auch in Varianten mit einem geschirmten Steueraderpaar für bspw. Bremse erhältlich.
Erlaubt platzsparende Verlegung ohne zusätzliche Geberleitung. Anstelle der Geberleitung übernehmen integrierte Signalpaare, Signaladern oder Sternviererbündel die Signalübertragung.

Anwendungsgebiete

Für mittlere mechanische Beanspruchung geeignet.
Zur Verbindung von Frequenzumrichter und Servomotor.
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung.
Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Einsetzbar in trockenen, feuchten und nassen Räumen.

Außenmantelfarbe:	orange
Gewicht:	390 kg/km
Grundmaterial der Aderisolation:	Polypropylen
Grundmaterial der Aderisolation, Kurzform:	PP
Kapazitätsarm:	ja
Minimaler Biegeradius, festverlegt:	5 x Außendurchmesser
cUR recognized:	ja
cUR Zertifizierung:	AWM II B nach CSA C22.2 No. 210 (e-file number
Flammwidrigkeit nach:	IEC 60332-1-2UL VW-1CSA FT1
Kleinspannung:	nein
Leitungselement 1:	Leistungsader
Leitungselement 2:	Steuerpaar
Nennspannung Leistungsadern:	U₀/U
Nennspannung Steueradern:	U₀/U
Produkttyp:	Servoleitung
Aderidentifizierung:	alphanumerischFarben
Ölbeständigkeit nach:	EN 50290-2-22
Außenmantelfarbe RAL Ton:	RAL 2003
Leitungselement 3:	Signalpaar
Kupferzahl (lb):	1666.300 lb/10,000 ft
UL AWM Zertifizierung:	10989 nach UL 758 (e-file number
Temperatur, fest verlegt:	bis 80 °C nach CSA AWM bis 80 °C nach UL AWM-40 °C bis 70 °C nach IEC
Bemessungsspannung:	1000 V AC rms nach cRU AWM1000 V AC rms nach UL AWM300 V AC rms / DC nach UL AWM300 V AC rms / DC nach cRU AWM
Minimaler Biegeradius in mm, festverlegt:	79.0 mm
Leiter Anzahl/Größe:	4G4+(2x1)+(2x22AWG)
Nennwellenwiderstand:	110 Ω
Strombelastbarkeit nach:	VDE 0298-4VDE 0891-1
Nennspannung Signalpaar:	300 V AC rms / DC nach IEC
Maximale Übertragungslänge:	100 m
Markenschutz:	HIPERFACE DSL® ist ein registriertes Warenzeichen der SICK AG, ACURO®link und SCS open link sind registrierte Warenzeichen der Hengstler GmbH.
Art der Paarschirmung:	verzinntes Kupfergeflechtalubedampftes Vlies
Temperatur, gelegentlich bewegt:	-5 °C bis 80 °C nach CSA AWM-5 °C bis 80 °C nach UL AWM-5 °C bis 70 °C nach IEC
Kupferzahl:	248.000 kg/km
Anzahl Paare:	2
Geschirmt:	ja
CE gekennzeichnet:	ja
Leitungsform:	rund
PWIS-frei:	ja
Prüfspannung:	4 kV
Nennwerte:	Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie - soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
Nennspannung:	U₀/U
Minimaler Biegeradius, gelegentlich bewegt:	15 x Außendurchmesser
Marke:	ÖLFLEX®
Leiteraufbau:	IEC 60228 Klasse 5
UKCA gekennzeichnet:	ja
Halogenfrei:	nein
Grundmaterial des Außenmantels, Kurzform:	PVC
Grundmaterial des Außenmantels:	Polyvinylchlorid
Flammwidrigkeit nach UN/ECE-R118 getestet:	nein
Flammwidrig:	ja
EAC zertifiziert:	Ja
SAP Product Owner:	U.I. LAPP GMBH
UoM:	true
Art des Gesamtschirm:	verzinntes Kupfergeflecht
CSA zertifiziert:	nein
UL recognized:	ja
EAC Zertifizierungsnummer:	ЕАЭС RU С-DE.АЮ64.В.00091/19
Ölbeständig:	ja
UL listed:	nein
Einsatzgebiet:	flexibelfeste Verlegung
cUL listed:	nein
Leiternennquerschnitt (mm2):	4 mm²
UV-beständig:	nein
Nennaussendurchmesser:	15.8 mm
Minimaler Biegeradius in mm, gelegentlich bewegt:	237.0 mm
Leitermaterial:	blankes Kupfer
Anzahl Adern:	4
Einschließlich Schutzleiter:	ja
Verseilart:	Lagenverseilung
Top 5:	Servoleitung 4G4+(2x1)+(2x22AWG) U₀/U
