Ein Ventilstecker besteht im Wesentlichen aus 8-11 Bauteilen, je nach Aufbau und Zusammensetzung. Zusätzliche Beschriftungssysteme, ein Entstörmodul oder verschiedene Gehäusebauten unterscheiden den grundlegenden Aufbau. Neben der Größe der Bauteile ist die Form und Aussparungen für die jeweiligen Steckergrößen ein weiteres Unterscheidungskriterium.
Dichtungen und Gewindeanschlüsse können porös werden oder verschleißen. Im Laufe eines Lebenszyklus kann eine Wartung und Reparatur der Ventilstecker notwendig werden. Auf Best4Automation sind alle Komponenten für einen Austausch verfügbar und einzeln oder im Set zu bestellen.
Ventilstecker sind komplexe Steckverbindungen für industrielle Anwendungen rund um die Steuerung und Kontrolle von Flüssigkeiten, Drücken und Wärme. Verschiedene Zusammensetzungen der Ventilstecker erfordern unterschiedliche Komponenten, der Grundzusammensetzung besteht jedoch immer aus 8 Komponenten. Optional können bis zu drei weiteren Bauteile angefügt werden, um die Wartung, die Betriebskontrolle oder die Beschriftung zu verbessern.

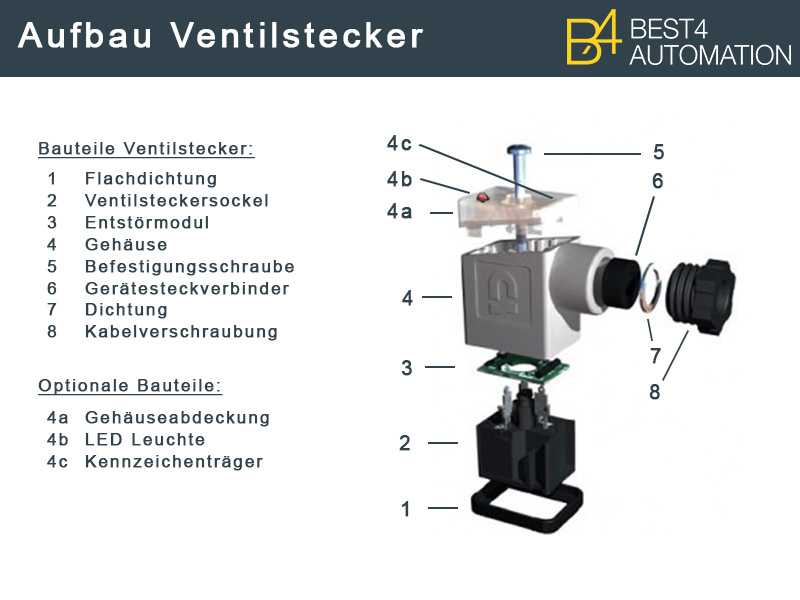

Der Aufbau eines Ventilsteckers in der Übersicht (siehe Abbildung):
Flachdichtungen
Flachdichtungen für Ventilstecker sind aus NBR-Copolymer (Nitrile Butadiene Rubber) oder Silikon gefertigt. Die NBR-Fertigung ist der meist verwendete Werkstoff aufgrund seiner guten Beständigkeit gegen Öl-, Benzin- und Chemikalienbeständigkeit sowie seiner mechanischen Eigenschaften. Silikon-Flachdichtungen zeichnen sich durch ihre großen thermischen Anwendungsbereiche aus sowie einer exzellenten Witterungs- und Alterungsbeständigkeit aus. Die Wahl der Flachdichtung ist also stark von der Einsatzanwendung des Ventilsteckers abhängig.
Zwei Kontakte dienen dem Ventilsteckersockel als Anschluss für die direkten Verkabelungen und Verbindungen zum Entstörmodul (Leiterplatte). Zudem bestimmt die Größe und Form der Aussparungen die Bauform (A, B, BI, C und CI) des Ventilsteckers. Mittig im Ventilsteckersockel befindet sich zudem ein Gewinde zur Fixierung mithilfe der Befestigungsschraube, welche die folgenden Komponenten zusammenhält.
Entstörmodul
Um effektiv Abspannungsspitzen an Ventilen zu entstören, kann optional ein MLA-Ventilentstörmodul von Murrelektronik verbaut werden. Dieses sorgt für eine Abschaltung von induktiven Lasten, um Spannungsspitzen von mehreren kV zu vermeiden. Die Lebensdauer eines Ventilsteckers könnte andernfalls erheblich reduziert werden, denn Defekte und Wartungen kosten unnötig Geld und Zeit. Insbesondere werden Entstörmodule dann eingesetzt, wenn große Lasten mit umfangreichen Störungen auftreten. Das VentilEntstörmodul wird zwischen Ventilsteckersockel und dem Ventilstecker (Gehäuseoberteil) befestigt.
Gehäuse
Das Gehäuse des Ventilsteckers hält alle Komponenten zusammen und schützt den Ventilsteckersockel, das Entstörmodul und die Verkabelung vor Eindringen von Schmutz und Wasser. Das Gehäuseteil ist wesentlicher Bestandteil der IP-Schutzart. Das Gerätegehäuse ist zudem in seiner Dimensionierung für die Abmessungen, der in den Bauformen festgelegten Abständen, der Kontakttrennung maßgeblich verantwortlich. Optional kann in dem Gehäuse eine Aussparung für eine LED Leuchte verbaut sein oder nachträglich zwischen Sockelventil und Gehäuse befestigt werden. Der Gehäusewerkstoff ist Polyamid, bzw. Polycarbonat in der LED-Ausführung.
Das Gehäuse ist in verschiedenen Ausführungen verfügbar. Optional kann ein LED-Licht, ein Kennzeichträger- sowie Beschriftungselement und eine Gehäuseabdeckung verbaut sein, um die Verkabelungen individuell anschließen und beschriften zu können.
Gehäuseabdeckung
Die Gehäuseabdeckung ist ein optionales Bauteil des Ventilsteckers um einen Zugang einerseits einen Zugang zu den Anschlüssen am Ventilsteckersockel zu erhalten und ein optionales Entstörmodul nachträglich zuverbauen oder zu warten. Die Gehäuseabdeckung ist aus Polyamid, bzw. Polycarbonat gefertigt und kann ebenfalls eine Aussparung für eine LED-Kontrollleuchte enthalten. Die MurrelektronikGehäuseabdeckung für Ventilstecker ist transparent gefertigt, um die Komponenten sichtbar zu machen.
LED Leuchte
Die optionale LED-Leuchte soll den Schaltzustand des Ventilsteckers signalisieren. Eine LED-Kontrollleuchte ist zudem ein wirtschaftlicher Faktor. Die permanente Kontrolle des Schaltzustandes erleichtert die Kontrolle in unzugänglichen Befestigungen und erspart einen Ausbau des gesamtes Ventilsteckers. Die LED-Lampe spart Personal- und Wartungskosten. Ein Gehäuse mit LED-Lampe ist für alle Bauformen verfügbar. Die LED für Ventilstecker ist für die Spannungspegel von 24, 110 und 230 Volt geeignet.
Kennzeichenträger
Auf der Gehäuseabdeckung kann optional ein Kennzeichenträger angebracht worden sein, auf welchem das Beschriftungsmaterial unterschiedlicher Kennzeichnungssysteme angebracht werden kann. Insbesondere bei einer Vielzahl an Ventilsteckern auf kleinem Raum ist die Kennzeichnung der verschiedenen Stecksysteme unerlässlich, um im Wartungs- und Reparaturfalle schnell und flexibel reagieren zu können. Der Kennzeichenträger für Ventilstecker ist oberhalb des Gehäuses verbaut und haben keinen direkten Einfluss auf die Bauform oder die Betriebsamkeit der Steckverbindung.
Befestigungsschraube (Rändelschraube)
Die Befestigungsschraube für Ventilstecker soll die Bauteile zwischen dem Ventilsteckersockel und dem Gehäuse fest zusammen verbinden. Ein zusätzliches Isolierplättchen zwischen Schraube und Gehäuse sorgt zudem für die notwendige Schutzart, und bewahrt die Elektronik vor dem Eindringen von Schmutz oder Wasser. Die Bestigungsschrauben sind als Rändelschrauben gefertigt und lassen sich leicht per Hand befestigen, für mehr Flexibilität im Einsatz auch mit einem Schlitz für die Befestigung mit einem Schraubendreher versehen.
Gerätesteckverbinder
Der Gerätesteckverbinder ist das Anschlusselement an den Schaltschrank oder diverse Steuereinheiten. Ein durch die Kabelverschraubung geschützter Anschluss für diverse Steckverbindungen verbindet den Ventilstecker zur steuernden Anlage. Häufige Verwendung finden Gerätesteckverbinder mit den Anschlüssen M8 und M12, können aber auch über ein freies Leitungsende verfügen, um eine individuelle Verkabelung zu ermöglichen.
Dichtung
Die Dichtung zwischen Gerätesteckverbinder und der Kabelverschraubung soll die Sicherheit der Verbindung erhöhen und in erster Linie Schmutz, Staub fernhalten und das Eindringen von Wasser verhindern, um eine möglichst hohe Schutzart erzielen zu können. Die Dichtung für Ventilstecker ist aus einer PVC Verbindung oder Messing gefertigt und soll eine stabile Verbindung gewährleisten.
Kabelverschraubung
Kabelverschraubungen kommen immer dann zum Einsatz, wenn Kabel und Leitungen sicher in ein Gehäuse eingeführt werden müssen. Eine metrische Kabelverschraubung schützt den Gerätesteckverbinder vor äußeren Einflüssen und sorgt für eine optimale Zugentlastung. Zudem erhöht eine Kabelverschraubung für Ventilstecker die ölbeständig für eine höhere Funktionssicherheit. Mithilfe von Mehrfachdichteinsätzen kann zudem ein dauerhafter und sicherer Schutz vor Eindringen von Wasser gewährleistet werden.
